एफपीसी फ्लैश प्लेटिंग प्रक्रिया का व्यापक विश्लेषण

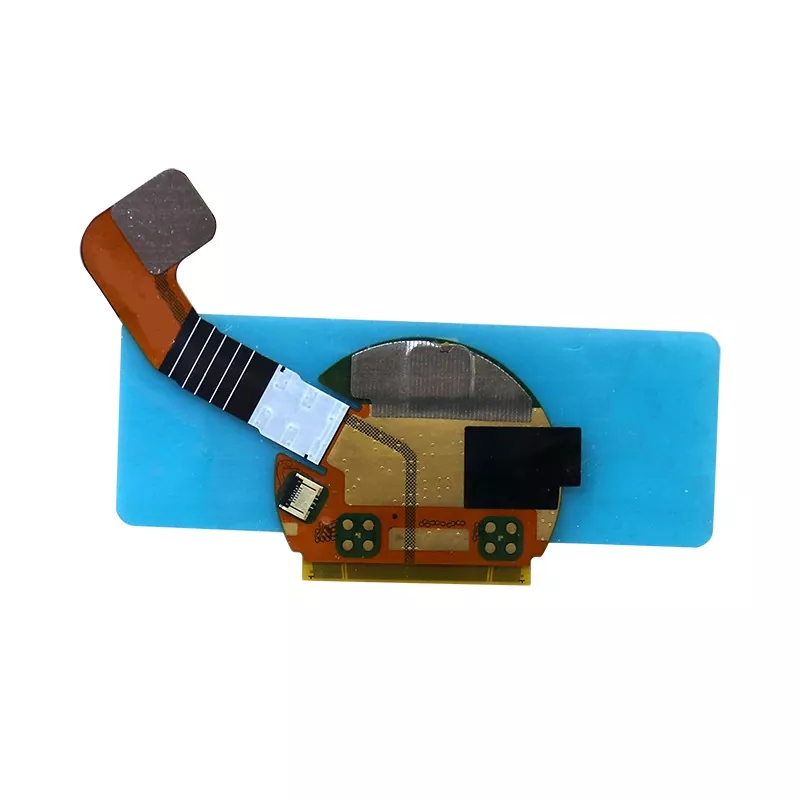

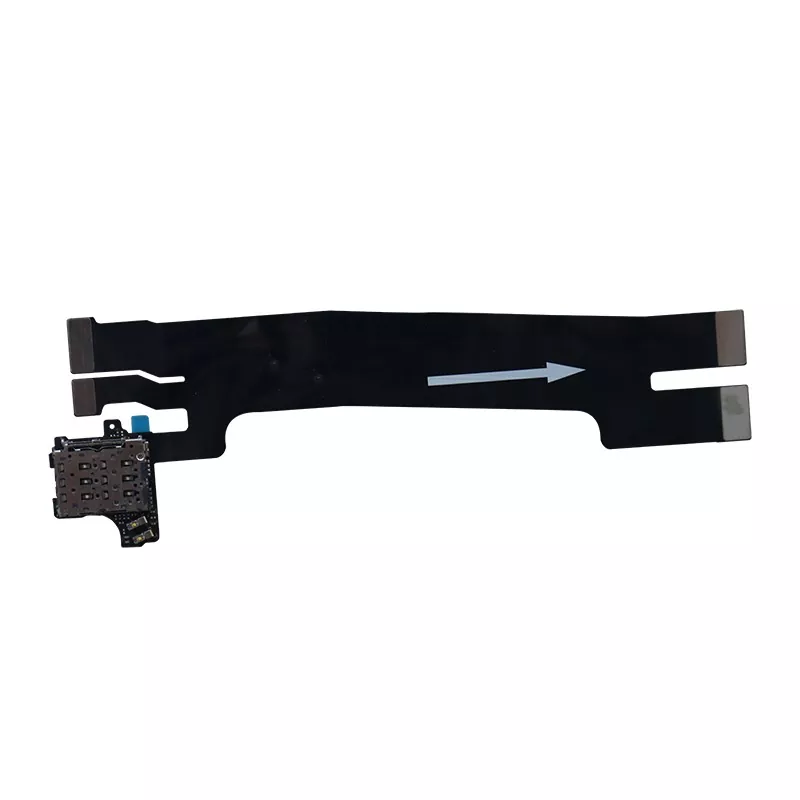

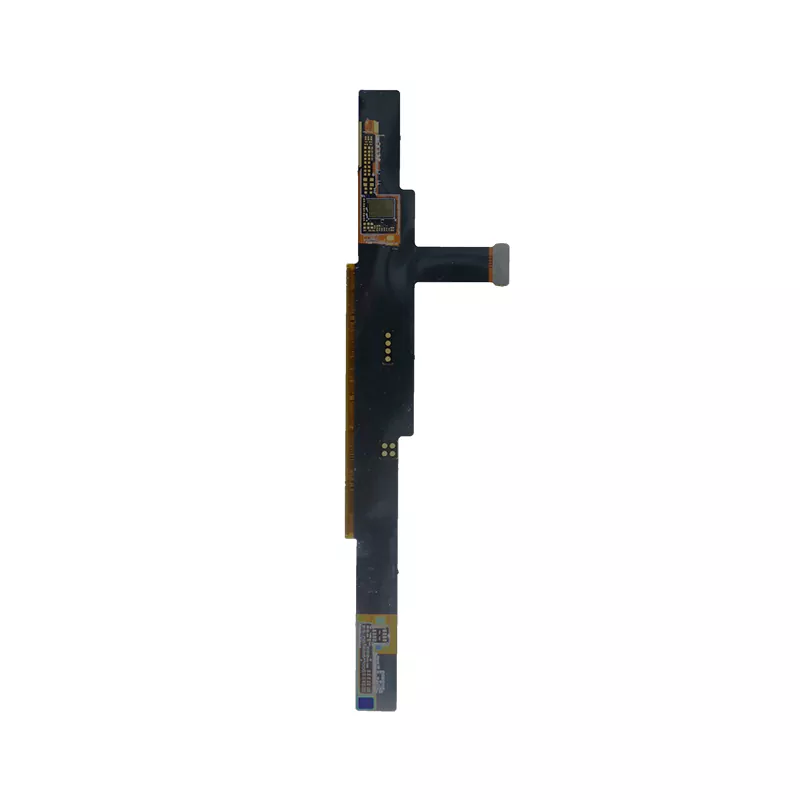

लचीले मुद्रित सर्किट बोर्ड (एफपीसी) आधुनिक इलेक्ट्रॉनिक उपकरणों का एक अनिवार्य घटक हैं, जो फोल्डेबल स्मार्टफोन स्क्रीन से लेकर चिकित्सा उपकरणों में सटीक जांच तक सर्वव्यापी हैं। फ्लैश प्लेटिंग एक मुख्य विनिर्माण प्रक्रिया है जो एफपीसी में उच्च प्रदर्शन और उच्च विश्वसनीयता को सक्षम बनाती है।

प्रक्रिया अवलोकन: ड्रिलिंग से कॉपर प्लेटिंग तक की पूरी यात्रा

एफपीसी निर्माण में फ्लैश प्लेटिंग प्रक्रिया सटीक संचालन की एक श्रृंखला है। पूरी प्रक्रिया ड्रिलिंग से शुरू होती है, लचीले सब्सट्रेट पर सर्किट कनेक्शन के लिए रास्ते बनाती है। इसके बाद तांबा चढ़ाना प्रक्रिया आती है, जहां तांबे की एक पतली परत रासायनिक रूप से छेद की दीवारों पर जमा की जाती है, जो बाद के इलेक्ट्रोप्लेटिंग के लिए एक प्रवाहकीय आधार स्थापित करती है।

फ्लैश प्लेटिंग प्रक्रिया का मूल शब्द "फ्लैश" में निहित है, जिसमें एक महत्वपूर्ण प्लेटिंग परत को केवल 3 मिनट के भीतर पूरा करने की आवश्यकता होती है। यह पतली और एक समान तांबे की परत बाद के प्रसंस्करण के लिए आधार है। इसके बाद, ड्राई फिल्म लेमिनेशन चरण शुरू होता है, जिसमें सर्किट पैटर्न के निर्माण की तैयारी के लिए बोर्ड की सतह को एक प्रकाश संवेदनशील फिल्म के साथ कवर किया जाता है।

एक्सपोज़र और विकास चरण सर्किट का सटीक आकार निर्धारित करते हैं। प्रकाश और रासायनिक उपचार के माध्यम से, अवांछित सूखी फिल्म को हटा दिया जाता है, जिससे द्वितीयक तांबा चढ़ाना की आवश्यकता वाले क्षेत्र उजागर हो जाते हैं। अंतिम माध्यमिक तांबा चढ़ाना सर्किट को आवश्यक कार्यात्मक मोटाई तक मोटा कर देता है, जिससे स्थिर और विश्वसनीय वर्तमान संचरण सुनिश्चित होता है।

प्रत्येक चरण सावधानीपूर्वक कोरियोग्राफ किए गए नृत्य की तरह है; यहां तक ​​कि थोड़ा सा विचलन भी पूरे सर्किट बोर्ड में कार्यात्मक दोष पैदा कर सकता है। परिशुद्धता की इस आवश्यकता के कारण ही एफपीसी विनिर्माण को "इलेक्ट्रॉनिक्स उद्योग की परिशुद्धता कला" के रूप में जाना जाता है।

मुख्य प्रौद्योगिकी: झुकने वाले क्षेत्रों का विशेष उपचार

एफपीसी विनिर्माण में, झुकने वाले क्षेत्रों को संभालना सबसे चुनौतीपूर्ण पहलुओं में से एक है। बार-बार झुकने के दौरान सर्किट बोर्ड की विश्वसनीयता सुनिश्चित करने के लिए, झुकने वाले क्षेत्रों में तांबा चढ़ाना की अनुमति नहीं है। यह एफपीसी और कठोर पीसीबी विनिर्माण के बीच मूलभूत अंतरों में से एक है।

झुकने वाला क्षेत्र एफपीसी का "संयुक्त" है। यदि इस क्षेत्र को भी तांबे की परत चढ़ाया जाता, तो तांबे की पन्नी की बढ़ी हुई मोटाई सामग्री के लचीलेपन को कम कर देती। समय के साथ, बार-बार झुकने से तांबे की परत फट जाएगी, जिससे उत्पाद का जीवनकाल गंभीर रूप से प्रभावित होगा।

वास्तविक उत्पादन में, अनप्लेटेड झुकने वाले क्षेत्र शुद्ध चिपकने वाले उद्घाटन से थोड़े बड़े होते हैं। यह कॉपर प्लेटिंग समाधान को झुकने वाले क्षेत्रों में प्रवेश करने से रोकने के लिए है। यह "आरक्षित स्थान" डिज़ाइन यह सुनिश्चित करता है कि झुकने वाले क्षेत्र के लचीलेपन की सुरक्षा को अधिकतम करते हुए सर्किट की कार्यक्षमता प्रभावित न हो।

जोड़ों का इलाज भी उतना ही महत्वपूर्ण है। विनिर्माण विशिष्टताओं में स्पष्ट रूप से आवश्यकता होती है कि जोड़ों को प्रदूषण क्षेत्रों में स्थित नहीं किया जाना चाहिए और एक लहरदार डिजाइन का उपयोग करना चाहिए। यह डिज़ाइन प्रभावी ढंग से तनाव को दूर करता है, तनाव एकाग्रता के कारण जोड़ों के टूटने को रोकता है।

एक स्मार्टफोन की फोल्डेबल स्क्रीन की कल्पना करें, जो रोजाना दर्जनों, यहां तक ​​कि सैकड़ों मोड़ों के अधीन होती है। यह इन प्रक्रिया विवरणों का सही निष्पादन है जो यह सुनिश्चित करता है कि दीर्घकालिक उपयोग के दौरान एफपीसी की खराबी के कारण डिवाइस विफल नहीं होगा।

सटीक नियंत्रण: समय और क्षेत्र की दोहरी आवश्यकताएँ फ़्लैश प्लेटिंग प्रक्रिया के नाम में "फ़्लैश" शब्द इस चरण की गति आवश्यकता को दर्शाता है। उद्योग मानक स्पष्ट रूप से निर्धारित करते हैं कि फ्लैश प्लेटिंग 3 मिनट के भीतर पूरी होनी चाहिए। यह कोई मनमाना समय निर्धारण नहीं है, बल्कि व्यापक प्रयोग और वास्तविक उत्पादन अनुभव से प्राप्त इष्टतम समाधान है।

बहुत कम समय के परिणामस्वरूप अपर्याप्त तांबे का जमाव होता है, जो बाद की प्रक्रियाओं के लिए पर्याप्त प्रवाहकीय आधार प्रदान करने में विफल रहता है; बहुत लंबे समय तक तांबे की परतें असमान हो सकती हैं, जिसके परिणामस्वरूप मोटे दाने और अपर्याप्त आसंजन हो सकता है। 3 मिनट की समय सीमा दक्षता और गुणवत्ता के बीच एक आदर्श संतुलन प्राप्त करती है।

द्वितीयक तांबा चढ़ाना चरण का एक अलग फोकस होता है। यहां, तांबा चढ़ाना क्षेत्र को सटीक रूप से निर्दिष्ट किया जाना चाहिए। यह आवश्यकता, प्रतीत होने वाली सरल, वास्तव में उत्पाद गुणवत्ता नियंत्रण, लागत प्रबंधन और पता लगाने की क्षमता जैसे कई पहलुओं से संबंधित है।

तांबा चढ़ाना क्षेत्र सीधे अंतिम उत्पाद के प्रतिरोध और वर्तमान-वहन क्षमता को प्रभावित करता है। क्षेत्र के सटीक नियंत्रण का अर्थ है सर्किट प्रदर्शन का सटीक नियंत्रण, जो उच्च-स्तरीय एफपीसी और सामान्य उत्पादों के बीच महत्वपूर्ण अंतरों में से एक है।

लागत के दृष्टिकोण से, एफपीसी विनिर्माण में तांबा मुख्य सामग्री लागतों में से एक है। कॉपर प्लेटिंग क्षेत्र के सटीक नियंत्रण से अनावश्यक सामग्री बर्बादी से बचा जा सकता है, जो बड़े पैमाने पर उत्पादन में महत्वपूर्ण लागत बचत ला सकता है। इससे भी महत्वपूर्ण बात यह है कि क्षेत्र डेटा गुणवत्ता ट्रैकिंग के लिए आधार प्रदान करता है; एक बार जब कोई उत्पाद समस्या उत्पन्न हो जाती है, तो उसे तुरंत विशिष्ट प्रक्रिया मापदंडों पर वापस खोजा जा सकता है।

गुणवत्ता आश्वासन: बहुस्तरीय नियंत्रण शून्य दोष सुनिश्चित करता है

एफपीसी की विश्वसनीयता प्रक्रिया डिजाइन के हर विवरण से शुरू होती है। झुकने वाले क्षेत्रों और जोड़ों के विशेष उपचार के अलावा, पूरी प्रक्रिया के दौरान गुणवत्ता नियंत्रण उपायों की कई परतें लागू की जाती हैं।

फ्लैश प्लेटिंग के बाद सूखी फिल्म लेमिनेशन चरण में, फिल्म की मोटाई की एकरूपता सीधे एक्सपोजर और विकास प्रभावों को प्रभावित करती है। आधुनिक उत्पादन लाइनें आमतौर पर वास्तविक समय में फिल्म की मोटाई मापने और स्थिरता सुनिश्चित करने के लिए प्रक्रिया मापदंडों को स्वचालित रूप से समायोजित करने के लिए ऑनलाइन निगरानी प्रणालियों से सुसज्जित होती हैं।

एक्सपोज़र चरण की सटीकता सर्किट पैटर्न की स्पष्टता निर्धारित करती है। उन्नत एक्सपोज़र मशीनें प्रत्यक्ष लेजर इमेजिंग तकनीक का उपयोग करती हैं, जो आज की उच्च-घनत्व एफपीसी की डिजाइन आवश्यकताओं को पूरा करते हुए, 10 माइक्रोमीटर से छोटी लाइनविड्थ और स्पेसिंग के उत्पादन को सक्षम बनाती हैं।

द्वितीयक तांबा चढ़ाना चरण में गुणवत्ता नियंत्रण विशेष रूप से महत्वपूर्ण है। क्षेत्र नियंत्रण के अलावा, तांबे की परत की मोटाई, एकरूपता और क्रिस्टल संरचना सभी को सख्त निगरानी की आवश्यकता होती है। वास्तविक समय में प्लेटिंग गुणवत्ता की निगरानी के लिए आधुनिक इलेक्ट्रोप्लेटिंग लाइनें आमतौर पर एक्स-रे मोटाई गेज और इलेक्ट्रोकेमिकल विश्लेषक से सुसज्जित होती हैं।

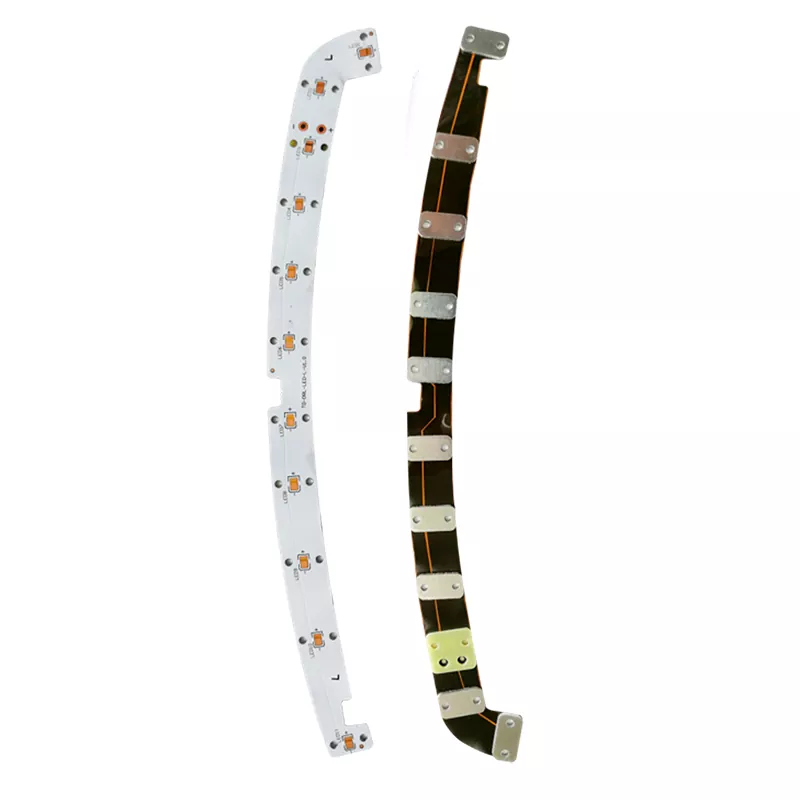

ये बहुस्तरीय गुणवत्ता नियंत्रण उपाय यह सुनिश्चित करते हैं कि अंतिम उत्पाद उपभोक्ता इलेक्ट्रॉनिक्स से लेकर ऑटोमोटिव इलेक्ट्रॉनिक्स और चिकित्सा उपकरणों तक विभिन्न क्षेत्रों की कठोर आवश्यकताओं को पूरा करता है। ऑटोमोटिव अनुप्रयोगों में, एफपीसी को -40 डिग्री सेल्सियस से 125 डिग्री सेल्सियस तक तापमान भिन्नता का सामना करने की आवश्यकता हो सकती है; चिकित्सा उपकरणों में, दीर्घकालिक स्थिरता और जैव अनुकूलता की गारंटी दी जानी चाहिए।

फ्लैश प्लेटिंग प्रक्रिया एक लचीले सब्सट्रेट पर सर्किट "ड्राइंग" करने की कला की तरह है; प्रत्येक चरण इंजीनियरों की परिशुद्धता और लचीलेपन के बीच संतुलन की खोज का प्रतीक है। पहनने योग्य उपकरणों, लचीले डिस्प्ले और सूक्ष्म-चिकित्सा उपकरणों के उदय के साथ, एफपीसी विनिर्माण प्रक्रियाएं अधिक सटीकता, लचीलेपन और विश्वसनीयता की ओर विकसित होती रहेंगी, जो भविष्य की इलेक्ट्रॉनिक दुनिया को जोड़ने वाली एक अदृश्य कड़ी बन जाएंगी।
