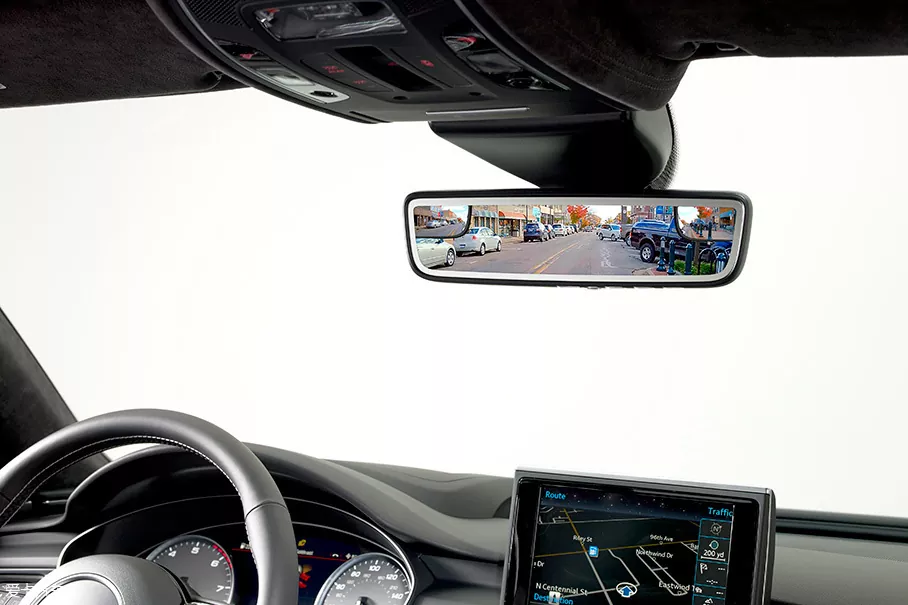

ऑटोमोटिव रियरव्यू मिरर एफपीसी

ऑटोमोटिव रियरव्यू मिरर एफपीसी लचीले मुद्रित सर्किट की एक मुख्य खंडित श्रेणी है, जिसका उपयोग विशेष रूप से सिग्नल ट्रांसमिशन और ऑटोमोटिव रियरव्यू मिरर सिस्टम के कनेक्शन के लिए किया जाता है, और यह रियरव्यू मिरर और ऑटोमोटिव इलेक्ट्रॉनिक कंट्रोल यूनिट (ईसीयू), बिजली आपूर्ति प्रणाली, सेंसर (जैसे कोण सेंसर, प्रकाश सेंसर), और एक्चुएटर्स (जैसे समायोजन मोटर्स, हीटिंग शीट) जैसे मुख्य घटकों के बीच "तंत्रिका केंद्र" है। पारंपरिक कठोर मुद्रित सर्किट बोर्ड (पीसीबी) की तुलना में, ऑटोमोटिव रियरव्यू मिरर एफपीसी में बेंडेबिलिटी, फोल्डेबिलिटी, पतलापन, हल्के वजन और घने वायरिंग के मुख्य फायदे हैं, जो ऑटोमोटिव रियरव्यू मिरर के अंदर संकीर्ण और विशेष आकार के इंस्टॉलेशन स्पेस को सटीक रूप से अनुकूलित कर सकते हैं, रियरव्यू मिरर शेल की आर्क संरचना और घूमने वाले घटकों के मूवमेंट ट्रैक को लचीले ढंग से फिट कर सकते हैं, आंतरिक स्थान को प्रभावी ढंग से बचा सकते हैं, रियरव्यू मिरर की असेंबली प्रक्रिया को सरल बना सकते हैं, उत्पादन दक्षता में सुधार कर सकते हैं और रियरव्यू मिरर के समग्र वजन को कम कर सकते हैं, जिससे ऑटोमोबाइल को मदद मिलती है। ऊर्जा बचाएं और खपत कम करें।

लचीले इलेक्ट्रॉनिक्स उद्योग को लेआउट करने वाले चीन के पहले उद्यमों में से एक के रूप में, हॉनफ्लेक्स इलेक्ट्रॉनिक्स ऑटोमोटिव रियरव्यू मिरर एफपीसी के क्षेत्र में एक मुख्य आपूर्तिकर्ता बन गया है, जो लगभग 20 वर्षों के एफपीसी आरएंडडी और उत्पादन अनुभव पर भरोसा करते हुए कई मुख्यधारा के घरेलू और विदेशी वाहन निर्माताओं और ऑटोमोटिव इलेक्ट्रॉनिक्स टियर 1 आपूर्तिकर्ताओं को सेवा प्रदान करता है। कंपनी के ऑटोमोटिव रियरव्यू मिरर एफपीसी उत्पाद विभिन्न प्रकार के होते हैं जैसे सिंगल-साइडेड बोर्ड, डबल-साइडेड बोर्ड, मल्टी-लेयर बोर्ड और रिजिड-फ्लेक्स बोर्ड। ग्राहक की रियरव्यू मिरर डिजाइन योजना और कार्यात्मक आवश्यकताओं के अनुसार, यह विभिन्न विशिष्टताओं और प्रदर्शनों के उत्पादों को अनुकूलित कर सकता है, ईंधन वाहनों और नई ऊर्जा वाहनों (शुद्ध इलेक्ट्रिक, हाइब्रिड) के विभिन्न रियरव्यू मिरर की जरूरतों को पूरी तरह से अनुकूलित कर सकता है, प्रवेश स्तर, मध्य-सीमा, उच्च-अंत और अन्य पूर्ण-परिदृश्य मॉडल को कवर कर सकता है, और उत्पाद डिजाइन, नमूना प्रूफिंग, बड़े पैमाने पर उत्पादन से लेकर बिक्री के बाद की सेवा तक "वन-स्टॉप" लचीले सर्किट समाधान की आपूर्ति का एहसास कर सकता है।

मुख्य संरचनात्मक विशेषताएँ

ऑटोमोटिव रियरव्यू मिरर के इंस्टॉलेशन वातावरण और कार्यात्मक आवश्यकताओं के आधार पर (बार-बार घूमने, बाहर के उच्च और निम्न तापमान को बदलने, लंबे समय तक हवा, बारिश और रेत के कटाव का सामना करने की आवश्यकता होती है, और सिग्नल ट्रांसमिशन सटीकता और यांत्रिक स्थिरता के लिए अत्यधिक उच्च आवश्यकताएं होती हैं), हॉनफ्लेक्स इलेक्ट्रॉनिक्स के ऑटोमोटिव रियरव्यू मिरर एफपीसी उत्पादों को लचीलेपन, विश्वसनीयता और सिग्नल स्थिरता को ध्यान में रखते हुए संरचनात्मक डिजाइन में अनुकूलित किया गया है। दीर्घकालिक ऑन-बोर्ड उपयोग परिदृश्यों के अनुकूल होने के लिए सभी संरचनात्मक डिज़ाइनों को हॉनफ्लेक्स इलेक्ट्रॉनिक्स की प्रयोगशाला द्वारा बार-बार सत्यापित किया गया है। मुख्य संरचनात्मक विशेषताएं इस प्रकार हैं:

1. सब्सट्रेट चयन: उच्च अंत लचीला सब्सट्रेट, संतुलन लचीलापन और स्थायित्व

उत्पाद का मुख्य सब्सट्रेट 0.025 मिमी-0.1 मिमी की मोटाई सीमा के साथ आयातित या घरेलू उच्च-अंत पॉलीमाइड (पीआई) सब्सट्रेट को अपनाता है। सामान्य पीआई सबस्ट्रेट्स की तुलना में, इसमें बेहतर लचीलापन, गर्मी प्रतिरोध, यांत्रिक शक्ति और इन्सुलेशन प्रदर्शन है। पीआई सब्सट्रेट में स्वयं अच्छा रासायनिक संक्षारण प्रतिरोध और मौसम प्रतिरोध होता है, जो ऑन-बोर्ड बाहरी वातावरण में वर्षा जल, रेत और धूल, तेल के दाग, पराबैंगनी किरणों आदि के क्षरण को प्रभावी ढंग से रोक सकता है, सब्सट्रेट उम्र बढ़ने, भंगुरता और टूटने से बचा सकता है; इसके झुकने का समय 100,000 से अधिक बार तक पहुंच सकता है, और न्यूनतम झुकने का त्रिज्या 0.5 मिमी तक पहुंच सकता है, जो लचीले ढंग से रियरव्यू मिरर के घूर्णन घटकों की लगातार झुकने की जरूरतों के अनुकूल हो सकता है, और लंबे समय तक दोहराया रोटेशन के कारण सब्सट्रेट फ्रैक्चर या सिग्नल रुकावट का कारण नहीं बनेगा। इसके अलावा, सब्सट्रेट की सतह को विशेष रूप से निष्क्रिय किया गया है, जो तांबे की पन्नी और सब्सट्रेट के बीच संबंध बल में काफी सुधार करता है, प्रभावी ढंग से ऑन-बोर्ड कंपन और रोटेशन वातावरण के तहत तांबे की पन्नी गिरने और प्रदूषण जैसी समस्याओं से बचाता है, और उत्पाद की सेवा जीवन का विस्तार करता है। हॉनफ्लेक्स इलेक्ट्रॉनिक्स एक सख्त सब्सट्रेट खरीद नियंत्रण प्रणाली के माध्यम से उच्च गुणवत्ता वाले सब्सट्रेट आपूर्तिकर्ताओं का चयन करता है, एक आपूर्तिकर्ता मूल्यांकन तंत्र स्थापित करता है, और यह सुनिश्चित करता है कि सब्सट्रेट का प्रत्येक बैच ऑटोमोटिव उद्योग आईएसओ/टीएस 16949 गुणवत्ता प्रणाली मानक को पूरा करता है।

2. कॉपर फ़ॉइल संरचना: सटीक कॉपर फ़ॉइल, सिग्नल ट्रांसमिशन सटीकता सुनिश्चित करना

इलेक्ट्रोलाइटिक कॉपर फ़ॉइल या रोल्ड कॉपर फ़ॉइल का उपयोग 12μm-70μm की मोटाई सीमा के साथ किया जाता है, जिसे रियरव्यू मिरर सिग्नल ट्रांसमिशन आवश्यकताओं (जैसे मोटर समायोजन सिग्नल, हीटिंग कंट्रोल सिग्नल, इमेजिंग सिग्नल, आदि) के अनुसार लचीले ढंग से चुना जा सकता है। उनमें से, हाई-एंड इंटेलिजेंट रियरव्यू मिरर एफपीसी उत्पाद रोल्ड कॉपर फ़ॉइल को अपनाते हैं, जिसमें महीन दाने, बेहतर चालकता और कम प्रतिरोध होता है, जो उच्च-आवृत्ति सिग्नल ट्रांसमिशन हानि को प्रभावी ढंग से कम कर सकता है, रियरव्यू मिरर इमेजिंग और एंटी-ग्लेयर जैसे उच्च-आवृत्ति संकेतों का वास्तविक समय और सटीक संचरण सुनिश्चित कर सकता है, और धुंधली इमेजिंग और विलंबित एंटी-ग्लेयर प्रतिक्रिया जैसी समस्याओं से बच सकता है; साधारण इलेक्ट्रिक एडजस्टेबल रियरव्यू मिरर एफपीसी उच्च गुणवत्ता वाले इलेक्ट्रोलाइटिक कॉपर फ़ॉइल को अपनाता है, प्रदर्शन और लागत-प्रभावशीलता को संतुलित करता है, बुनियादी सिग्नल ट्रांसमिशन आवश्यकताओं को पूरा करता है। कॉपर फ़ॉइल हॉनफ्लेक्स इलेक्ट्रॉनिक्स द्वारा स्वतंत्र रूप से विकसित सटीक नक़्क़ाशी प्रक्रिया को अपनाता है, और न्यूनतम लाइन चौड़ाई और लाइन रिक्ति 0.03 मिमी / 0.03 मिमी तक पहुंच सकती है, जो एक सघन सर्किट लेआउट का एहसास कर सकती है, एक सीमित स्थान में अधिक सिग्नल इंटरफेस को एकीकृत कर सकती है, और रियरव्यू मिरर एकीकरण और मल्टी-फ़ंक्शन (जैसे कैमरा, टर्न सिग्नल, स्वागत रोशनी और अन्य कार्यों को एकीकृत करना) के विकास की प्रवृत्ति के अनुकूल हो सकती है। उन्नत नक़्क़ाशी उपकरणों पर भरोसा करते हुए, हॉनफ्लेक्स इलेक्ट्रॉनिक्स कॉपर फ़ॉइल लाइनों की सटीकता और स्थिरता सुनिश्चित कर सकता है, जिसमें ±5μm के भीतर त्रुटियों को नियंत्रित किया जाता है, जिससे उत्पादों की सिग्नल ट्रांसमिशन स्थिरता में काफी सुधार होता है।

3. कवर परत डिजाइन: दोहरी सुरक्षा, पर्यावरण अनुकूलता में सुधार

उत्पाद की सतह पर सुरक्षात्मक संरचनाओं की दो परतें प्रदान की जाती हैं, अर्थात् कवर ले और सोल्डर मास्क। दोहरी सुरक्षा कठोर आउटडोर ऑन-बोर्ड वातावरण के अनुकूल उत्पाद की पर्यावरणीय अनुकूलनशीलता और विश्वसनीयता में काफी सुधार करती है। कवर फिल्म एक लचीली पीआई कवर फिल्म को अपनाती है, जो इन्सुलेशन, पहनने के प्रतिरोध, ऑक्सीकरण प्रतिरोध और जल वाष्प प्रतिरोध की भूमिका निभाने के लिए कॉपर फ़ॉइल सर्किट की सतह से सटीक रूप से जुड़ी होती है, और उत्पाद के लचीलेपन को प्रभावित नहीं करती है, यह सुनिश्चित करती है कि उत्पाद रियरव्यू मिरर के अंदर विशेष आकार की संरचना और घूमने वाले घटकों को आसानी से फिट कर सकता है; सोल्डर मास्क उच्च तापमान प्रतिरोध, पहनने के प्रतिरोध, रासायनिक संक्षारण प्रतिरोध और यूवी प्रतिरोध के साथ उच्च अंत सोल्डर मास्क स्याही को अपनाता है, जो उत्पाद के उच्च और निम्न तापमान प्रभाव, कंपन, धूल और पानी के प्रतिरोध को और बेहतर बनाने के लिए कवर फिल्म की सतह पर मुद्रित होता है, और ऑन-बोर्ड बाहरी वातावरण में उच्च और निम्न तापमान परिवर्तन, हवा, बारिश, रेत और धूल, यूवी विकिरण आदि के प्रभाव को प्रभावी ढंग से रोक सकता है, सर्किट को क्षति से बचाता है, और शॉर्ट सर्किट, सिग्नल रुकावट और अन्य से बचाता है। दोष. इसके अलावा, रियरव्यू मिरर एफपीसी (ईसीयू, सेंसर और एक्चुएटर से जुड़ा हिस्सा) के इंटरफ़ेस भाग के लिए, इंटरफ़ेस की यांत्रिक शक्ति में सुधार करने, प्लगिंग और अनप्लगिंग के दौरान इंटरफ़ेस विरूपण और लाइन टूटने से बचने और कनेक्शन की स्थिरता सुनिश्चित करने के लिए एक मजबूत प्लेट डिज़ाइन को अपनाया जाता है। हॉनफ्लेक्स इलेक्ट्रॉनिक्स की कवर लेयर लेमिनेशन प्रक्रिया कवर फिल्म, कॉपर फ़ॉइल और सब्सट्रेट के बीच बुलबुले या छीलने के बिना करीबी फिट सुनिश्चित करने के लिए उच्च तापमान लेमिनेशन तकनीक को अपनाती है, जिससे उत्पाद की विश्वसनीयता में और सुधार होता है।

4. विशेष-आकार की संरचना अनुकूलन: रियरव्यू मिरर की जटिल स्थापना स्थान और रोटेशन आवश्यकताओं को अपनाना

ऑटोमोटिव रियरव्यू मिरर का आंतरिक स्थान छोटा है और संरचना जटिल है। विभिन्न मॉडलों की रियरव्यू मिरर डिजाइन योजनाएं काफी भिन्न होती हैं, और घूर्णन घटकों के आंदोलन ट्रैक को अनुकूलित करना आवश्यक होता है, इसलिए एफपीसी के आकार, झुकने के कोण, आकार, झुकने वाले जीवन आदि की आवश्यकताएं अलग-अलग होती हैं। हॉनफ्लेक्स इलेक्ट्रॉनिक्स के पास विशेष-आकार की संरचनाओं के लिए मजबूत अनुकूलन क्षमताएं हैं, और ग्राहकों द्वारा प्रदान किए गए रियरव्यू मिरर चित्र, इंस्टॉलेशन स्पेस आयाम, रोटेशन कोण और कार्यात्मक आवश्यकताओं के अनुसार विभिन्न आकार, झुकने वाले कोण और आकार के विशेष-आकार वाले एफपीसी उत्पादों को अनुकूलित कर सकते हैं। उत्पाद बहु-आयामी झुकने और मोड़ने का एहसास कर सकता है, रियरव्यू मिरर शेल, डिस्प्ले मॉड्यूल और मोटर की स्थापना स्थिति को सटीक रूप से फिट कर सकता है, संकीर्ण इंस्टॉलेशन अंतराल से गुजर सकता है, रियरव्यू मिरर के अंदर निष्क्रिय स्थान का प्रभावी ढंग से उपयोग कर सकता है, रियरव्यू मिरर की समग्र असेंबली संरचना को सरल बना सकता है, और असेंबली कठिनाई को कम कर सकता है। साथ ही, विशेष आकार की संरचना डिजाइन की प्रक्रिया में, हॉनफ्लेक्स इलेक्ट्रॉनिक्स की आर एंड डी टीम तनाव विश्लेषण और थकान परीक्षण करेगी, सर्किट लेआउट और झुकने वाले हिस्से की संरचना को अनुकूलित करेगी, झुकने वाले हिस्से में सर्किट भीड़ और तनाव एकाग्रता जैसी समस्याओं से बचेंगी, और यह सुनिश्चित करेगी कि लंबे समय तक लगातार घूमने के दौरान झुकने की थकान के कारण उत्पाद क्षतिग्रस्त नहीं होगा। अब तक, कंपनी ने सैकड़ों विशेष आकार के ऑटोमोटिव रियरव्यू मिरर एफपीसी उत्पादों का अनुकूलन पूरा कर लिया है, जो विभिन्न वाहन निर्माताओं की रियरव्यू मिरर डिजाइन आवश्यकताओं को अपना रहे हैं, और समृद्ध अनुकूलन अनुभव जमा कर रहे हैं।

5. प्रबलित संरचना डिज़ाइन: बार-बार घूमने वाले परिदृश्यों को अपनाना

ऑटोमोटिव रियरव्यू मिरर के बार-बार घूमने के मुख्य परिदृश्य (दैनिक रोटेशन का समय दर्जनों गुना तक पहुंच सकता है, और दीर्घकालिक उपयोग में संचयी रोटेशन का समय हजारों बार तक पहुंच सकता है) को ध्यान में रखते हुए, हॉनफ्लेक्स इलेक्ट्रॉनिक्स ने ऑटोमोटिव रियरव्यू मिरर एफपीसी उत्पादों के प्रमुख हिस्सों पर प्रबलित डिजाइन किया है, जिससे उत्पादों की यांत्रिक स्थिरता और सेवा जीवन में और सुधार हुआ है। एफपीसी के झुकने और घूमने वाले हिस्सों में, रोटेशन के दौरान उत्पन्न तनाव को दूर करने के लिए, दीर्घकालिक तनाव के कारण लाइन को टूटने और गिरने से बचाने के लिए स्थानीय रूप से गाढ़े सब्सट्रेट या अतिरिक्त सुदृढ़ीकरण टेप का एक डिज़ाइन अपनाया जाता है; एफपीसी और मोटर और सेंसर के बीच कनेक्शन भाग में, कनेक्शन नोड्स को कम करने और रोटेशन के दौरान नोड ढीलेपन और खराब संपर्क के जोखिम को कम करने के लिए एक एकीकृत कनेक्शन डिज़ाइन अपनाया जाता है; साथ ही, सर्किट लेआउट को झुकने वाले केंद्र से तनाव के प्रति संवेदनशील लाइनों से बचने के लिए अनुकूलित किया जाता है, जिससे लाइनों की अखंडता और रोटेशन के दौरान सिग्नल ट्रांसमिशन की स्थिरता सुनिश्चित होती है। इन प्रबलित डिज़ाइनों को हॉनफ्लेक्स इलेक्ट्रॉनिक्स की प्रयोगशाला में दीर्घकालिक थकान परीक्षणों से गुजरना पड़ा है ताकि यह सुनिश्चित किया जा सके कि उत्पाद ऑटोमोटिव रियरव्यू मिरर के पूरे जीवन चक्र की रोटेशन आवश्यकताओं के अनुकूल हो सकता है, और विफलता दर बेहद निम्न स्तर पर नियंत्रित होती है।

मुख्य प्रदर्शन लाभ

हॉनफ्लेक्स इलेक्ट्रॉनिक्स की आर एंड डी ताकत, उन्नत उत्पादन तकनीक और सख्त गुणवत्ता नियंत्रण पर भरोसा करते हुए, कंपनी के ऑटोमोटिव रियरव्यू मिरर एफपीसी उत्पाद प्रदर्शन में उद्योग के औसत से बेहतर हैं। ऑटोमोटिव रियरव्यू मिरर (बार-बार घूमने, कठोर बाहरी वातावरण, मल्टी-सिग्नल सहयोगी ट्रांसमिशन) के विशेष उपयोग परिदृश्यों को ध्यान में रखते हुए, यह हल्के वजन, पतलेपन और अनुकूलन को ध्यान में रखते हुए उच्च विश्वसनीयता, उच्च सिग्नल स्थिरता और उच्च पर्यावरणीय अनुकूलन क्षमता जैसे मुख्य लाभों पर ध्यान केंद्रित करता है:

1. उच्च विश्वसनीयता, दीर्घकालिक और बार-बार ऑन-बोर्ड उपयोग की आवश्यकताओं को अपनाना

उत्पाद ने सख्त विश्वसनीयता परीक्षण पास कर लिया है, ऑटोमोटिव उद्योग ISO/TS 16949 गुणवत्ता प्रणाली मानक और AEC-Q200 (निष्क्रिय घटक विश्वसनीयता परीक्षण मानक) का पूरी तरह से अनुपालन करता है, और ऑन-बोर्ड वातावरण में विभिन्न कठोर परीक्षणों का सामना कर सकता है। सेवा जीवन 15 वर्ष से अधिक तक पहुंच सकता है, जो पूरे वाहन के सेवा जीवन के साथ सिंक्रनाइज़ है। विशिष्ट प्रदर्शन इस प्रकार है: कंपन परीक्षण में, यह 10-2000Hz के कंपन वातावरण और 10G के त्वरण का सामना कर सकता है, बिना लाइन टूटने या सिग्नल रुकावट के, वाहन ड्राइविंग के दौरान विभिन्न कंपन परिदृश्यों (जैसे ऊबड़-खाबड़ सड़कें, इंजन कंपन) के अनुकूल, कंपन के कारण होने वाले असामान्य रियरव्यू मिरर कार्यों से बच सकता है; प्रभाव परीक्षण में, यह 50G के प्रभाव बल का सामना कर सकता है, जो वाहन टकराव और आपातकालीन ब्रेकिंग जैसी अचानक स्थितियों के कारण होने वाले प्रभाव का विरोध कर सकता है, यह सुनिश्चित करता है कि उत्पाद प्रभाव से क्षतिग्रस्त नहीं होगा; थकान परीक्षण में, यह 100,000 से अधिक बार-बार झुकने को प्राप्त कर सकता है, और उत्पाद के प्रदर्शन में झुकने के बाद कोई स्पष्ट क्षीणन नहीं होता है, जो लंबे समय तक रियरव्यू मिरर की लगातार रोटेशन स्थिति के अनुकूल हो सकता है; सीसा रहित टांका लगाने के परीक्षण में, टांका लगाने वाले इंटरफ़ेस में उच्च शक्ति और स्थिर चालकता होती है, जो खराब संपर्क, सिग्नल रुकावट और खराब टांका लगाने के कारण होने वाले अन्य दोषों से बचती है; रोटेशन स्थायित्व परीक्षण में, 50,000 बार-बार घूमने के बाद भी, उत्पाद बिना किसी दोष के स्थिर सिग्नल ट्रांसमिशन और यांत्रिक प्रदर्शन बनाए रख सकता है। हॉनफ्लेक्स इलेक्ट्रॉनिक्स ने एक पूर्ण विश्वसनीयता परीक्षण प्रणाली स्थापित की है, और प्रत्येक उत्पाद को फैक्ट्री छोड़ने से पहले विश्वसनीयता परीक्षण (कंपन परीक्षण, प्रभाव परीक्षण, थकान परीक्षण, उच्च और निम्न तापमान परीक्षण, आदि) के कई दौर से गुजरना होगा, और अयोग्य उत्पादों को स्थिर उत्पाद गुणवत्ता सुनिश्चित करने के लिए फैक्ट्री छोड़ने की अनुमति नहीं है।

2. उच्च सिग्नल स्थिरता, विभिन्न रियरव्यू मिरर कार्यों की सटीक प्राप्ति सुनिश्चित करना

ऑटोमोटिव रियरव्यू मिरर की सिग्नल ट्रांसमिशन गुणवत्ता सीधे समायोजन, हीटिंग, इमेजिंग और एंटी-ग्लेयर जैसे कार्यों की स्थिरता और सटीकता को प्रभावित करती है, जो ड्राइविंग सुरक्षा से संबंधित है। हॉनफ्लेक्स इलेक्ट्रॉनिक्स का ऑटोमोटिव रियरव्यू मिरर एफपीसी अनुकूलित सर्किट डिजाइन, उच्च-स्तरीय सामग्रियों और सटीक प्रक्रियाओं को अपनाने के माध्यम से उच्च सिग्नल स्थिरता प्राप्त करता है, जिससे प्रभावी ढंग से सिग्नल देरी, ट्रांसमिशन त्रुटि, सिग्नल रुकावट और अन्य समस्याओं से बचा जा सकता है। उत्पाद में सिग्नल ट्रांसमिशन हानि कम है। 1GHz आवृत्ति पर, सिग्नल क्षीणन ≤0.5dB/cm है, जो मोटर समायोजन, हीटिंग नियंत्रण और इमेजिंग जैसे उच्च आवृत्ति संकेतों के स्थिर संचरण को प्रभावी ढंग से सुनिश्चित कर सकता है, सटीक रियरव्यू मिरर समायोजन, समान हीटिंग और स्पष्ट इमेजिंग सुनिश्चित कर सकता है; साथ ही, उत्पाद में उत्कृष्ट विद्युत चुम्बकीय संगतता (ईएमसी) है, ईएमआई (इलेक्ट्रोमैग्नेटिक हस्तक्षेप) और ईएमएस (इलेक्ट्रोमैग्नेटिक संवेदनशीलता) परीक्षणों को पारित किया गया है, जो ऑन-बोर्ड वातावरण में विद्युत चुम्बकीय हस्तक्षेप (जैसे इंजन, एयर कंडीशनर, रडार और अन्य उपकरणों द्वारा उत्पन्न विद्युत चुम्बकीय सिग्नल) का प्रभावी ढंग से विरोध कर सकता है, और स्वयं विद्युत चुम्बकीय हस्तक्षेप उत्पन्न नहीं करेगा, जो अन्य ऑटोमोटिव इलेक्ट्रॉनिक उपकरणों के सामान्य संचालन को प्रभावित करेगा; इसके अलावा, उत्पाद प्रतिबाधा मिलान डिजाइन को अपनाता है, और प्रतिबाधा विचलन को ±10% के भीतर नियंत्रित किया जाता है, जो सिग्नल ट्रांसमिशन की स्थिरता और स्थिरता में सुधार करता है, जिससे विभिन्न कामकाजी परिस्थितियों में विभिन्न रियरव्यू मिरर कार्यों की स्थिर प्राप्ति सुनिश्चित होती है। हॉनफ्लेक्स इलेक्ट्रॉनिक्स की आर एंड डी टीम सिमुलेशन और वास्तविक परीक्षण के माध्यम से सर्किट लेआउट को लगातार अनुकूलित करती है, सिग्नल हस्तक्षेप को कम करती है, और सिग्नल ट्रांसमिशन की स्थिरता सुनिश्चित करती है।

3. उच्च पर्यावरणीय अनुकूलनशीलता, कठोर आउटडोर ऑन-बोर्ड वातावरण का विरोध

ऑटोमोटिव रियरव्यू मिरर लंबे समय तक बाहर के संपर्क में रहते हैं, और जहां वे स्थित होते हैं वहां का वातावरण जटिल और परिवर्तनशील होता है, जो उच्च और निम्न तापमान, आर्द्रता परिवर्तन, हवा, बारिश, रेत और धूल, तेल के दाग, यूवी विकिरण इत्यादि जैसे विभिन्न परीक्षणों का सामना करता है, जिसमें एफपीसी की पर्यावरणीय अनुकूलनशीलता के लिए अत्यधिक उच्च आवश्यकताएं होती हैं। हॉनफ्लेक्स इलेक्ट्रॉनिक्स के ऑटोमोटिव रियरव्यू मिरर एफपीसी में उत्कृष्ट पर्यावरणीय अनुकूलन क्षमता है और यह विभिन्न कठोर वातावरणों में स्थिर रूप से काम कर सकता है: काम करने का तापमान रेंज -40 ℃ ~ 125 ℃ है, जो अत्यधिक ठंड (जैसे उत्तरी सर्दी, -40 ℃ जितना कम तापमान) और अत्यधिक गर्म (जैसे दक्षिणी गर्मियों में एक्सपोज़र, रियरव्यू मिरर सतह का तापमान 120 ℃ से अधिक) वातावरण में सामान्य रूप से काम कर सकता है, सब्सट्रेट उत्सर्जन, लाइन ऑक्सीकरण जैसी समस्याओं के बिना। और संकेत असामान्यता; भंडारण तापमान सीमा -55℃~150℃ है, जो विभिन्न क्षेत्रों में भंडारण और परिवहन वातावरण के अनुकूल हो सकती है, अनुचित भंडारण और परिवहन वातावरण के कारण उत्पाद क्षति से बच सकती है; नमी प्रतिरोध के संदर्भ में, यह 85% (40 ℃) की सापेक्ष आर्द्रता वाले वातावरण में 1000 घंटे तक लगातार काम कर सकता है, प्रदर्शन में कोई स्पष्ट परिवर्तन नहीं होता है, और बाहरी वर्षा जल और जल वाष्प के क्षरण का विरोध कर सकता है; रासायनिक संक्षारण प्रतिरोध के संदर्भ में, यह ऑन-बोर्ड तेल के दाग, वर्षा जल, डिटर्जेंट और अन्य रासायनिक पदार्थों के क्षरण का विरोध कर सकता है, और सब्सट्रेट विस्तार और लाइन शॉर्ट सर्किट जैसी समस्याएं नहीं होंगी; यूवी प्रतिरोध के संदर्भ में, दीर्घकालिक यूवी विकिरण परीक्षण के बाद, उत्पाद में कोई उम्र बढ़ने, मलिनकिरण, प्रदर्शन क्षीणन और अन्य घटनाएं नहीं होती हैं, और यह दीर्घकालिक बाहरी उपयोग के लिए अनुकूल हो सकता है; इसके अलावा, उत्पाद में जलरोधक और धूलरोधी प्रदर्शन है, आईपी65 सुरक्षा स्तर परीक्षण पास कर लिया है, जो धूल और बारिश के पानी को सर्किट में प्रवेश करने से प्रभावी ढंग से रोक सकता है, जिससे उत्पाद का दीर्घकालिक स्थिर संचालन सुनिश्चित होता है। हॉनफ्लेक्स इलेक्ट्रॉनिक्स विभिन्न ऑन-बोर्ड बाहरी वातावरणों का अनुकरण करके उत्पादों पर दीर्घकालिक उम्र बढ़ने का परीक्षण करता है ताकि यह सुनिश्चित किया जा सके कि उत्पाद विभिन्न कठोर वातावरणों में स्थिर रूप से काम कर सकें।

4. हल्का और पतला, ऑटोमोबाइल ऊर्जा की बचत और खपत में कमी और असेंबली अनुकूलन में मदद करता है

हल्के वजन और ऊर्जा-बचत की दिशा में ऑटोमोटिव उद्योग के विकास के साथ, हल्के ऑन-बोर्ड इलेक्ट्रॉनिक घटकों की मांग तेजी से बढ़ती जा रही है। मुख्य बाहरी ऑन-बोर्ड घटकों में से एक के रूप में, ऑटोमोटिव रियरव्यू मिरर का हल्का वजन ऑटोमोबाइल की समग्र ऊर्जा बचत और खपत में कमी और ड्राइविंग स्थिरता के लिए बहुत महत्वपूर्ण है। हॉनफ्लेक्स इलेक्ट्रॉनिक्स के ऑटोमोटिव रियरव्यू मिरर एफपीसी उत्पाद पतले सब्सट्रेट और सटीक संरचना डिजाइन को अपनाते हैं, और उत्पाद की समग्र मोटाई 0.1 मिमी-0.3 मिमी के बीच नियंत्रित की जा सकती है। पारंपरिक कठोर पीसीबी की तुलना में, वजन 60% से अधिक कम हो जाता है, जो ऑटोमोटिव रियरव्यू मिरर के समग्र वजन को प्रभावी ढंग से कम कर सकता है, जिससे ऑटोमोबाइल के समग्र वजन को कम किया जा सकता है, जिससे ऑटोमोबाइल को ऊर्जा बचाने और खपत कम करने में मदद मिलती है (वाहन के वजन में प्रत्येक 10 किलोग्राम की कमी के लिए, प्रति 100 किलोमीटर पर ईंधन की खपत 0.05-0.1L तक कम की जा सकती है)। साथ ही, पतला और हल्का डिज़ाइन रियरव्यू मिरर के आंतरिक स्थान को और अधिक बचा सकता है, जिससे रियरव्यू मिरर के लघुकरण और एकीकरण डिज़ाइन के लिए अधिक संभावनाएं मिलती हैं। उदाहरण के लिए, यह कैमरे, टर्न सिग्नल और स्वागत रोशनी के साथ रियरव्यू मिरर के एकीकृत डिजाइन का एहसास कर सकता है, जिससे ऑटोमोबाइल उपस्थिति की प्रौद्योगिकी और सौंदर्यशास्त्र की भावना में सुधार हो सकता है; इसके अलावा, उत्पाद का हल्का डिज़ाइन वाहन चलाते समय हवा के प्रतिरोध और कंपन भार को भी कम कर सकता है, कंपन और हवा के प्रतिरोध के कारण होने वाले उत्पाद के नुकसान को कम कर सकता है, उत्पाद की सेवा जीवन और विश्वसनीयता में और सुधार कर सकता है, और रियरव्यू मिरर की असेंबली प्रक्रिया को सरल बना सकता है, जिससे असेंबली दक्षता में सुधार हो सकता है। उत्पाद के प्रदर्शन को सुनिश्चित करने के आधार पर, हॉनफ्लेक्स इलेक्ट्रॉनिक्स उत्पाद के हल्केपन और पतलेपन को अधिकतम करने के लिए उत्पाद संरचना को लगातार अनुकूलित करता है।

5. मजबूत अनुकूलन क्षमता, विविध रियरव्यू मिरर आवश्यकताओं को अपनाना

विभिन्न वाहन निर्माताओं और मॉडलों की रियरव्यू मिरर डिजाइन योजनाएं काफी अलग हैं, और कार्यात्मक आवश्यकताएं भी अलग-अलग हैं (जैसे साधारण इलेक्ट्रिक समायोजन, हीटिंग, एंटी-ग्लेयर, 360 डिग्री इमेजिंग, स्वचालित फोल्डिंग इत्यादि), इसलिए एफपीसी के विनिर्देशों, प्रदर्शन, संरचना इत्यादि की आवश्यकताएं अलग-अलग हैं। हॉनफ्लेक्स इलेक्ट्रॉनिक्स के पास पूर्ण रूप से अनुकूलित अनुसंधान एवं विकास और उत्पादन क्षमताएं हैं, और यह ग्राहकों की विशिष्ट आवश्यकताओं के अनुसार उत्पाद डिजाइन, नमूना प्रूफिंग, बड़े पैमाने पर उत्पादन से लेकर बिक्री के बाद की सेवा तक पूर्ण-प्रक्रिया अनुकूलित सेवाएं प्रदान कर सकता है। ग्राहक अपने स्वयं के रियरव्यू मिरर की डिज़ाइन आवश्यकताओं के अनुसार विभिन्न विशिष्टताओं (लाइन चौड़ाई और लाइन रिक्ति, मोटाई, आकार), विभिन्न प्रदर्शन (सिग्नल ट्रांसमिशन दर, पर्यावरणीय अनुकूलन क्षमता, झुकने वाला जीवन), और विभिन्न संरचनाओं (विशेष आकार, बहु-परत, कठोर-फ्लेक्स संयोजन) के एफपीसी उत्पादों को अनुकूलित कर सकते हैं; हाई-एंड मॉडल के हाई-एंड इंटेलिजेंट रियरव्यू मिरर के लिए, उच्च-घनत्व लाइनों, कम सिग्नल हानि और उच्च विश्वसनीयता वाले हाई-एंड एफपीसी उत्पादों को हाई-डेफिनिशन इमेजिंग और मल्टी-फंक्शन एकीकरण की जरूरतों को पूरा करने के लिए अनुकूलित किया जा सकता है; प्रवेश स्तर के मॉडल के साधारण इलेक्ट्रिक रियरव्यू मिरर के लिए, लागत प्रभावी एफपीसी उत्पादों को प्रदर्शन और लागत को संतुलित करने के लिए अनुकूलित किया जा सकता है। कंपनी के पास एक पेशेवर आर एंड डी और डिजाइन टीम है, जो ग्राहकों की जरूरतों, पूर्ण उत्पाद डिजाइन और सिमुलेशन विश्लेषण पर तुरंत प्रतिक्रिया दे सकती है। नमूना प्रूफिंग चक्र छोटा है (नमूने 3 दिनों में वितरित किए जा सकते हैं), और बड़े पैमाने पर उत्पादन चक्र को 7-15 दिनों के भीतर नियंत्रित किया जा सकता है, जो ग्राहक की तेजी से बड़े पैमाने पर उत्पादन की जरूरतों को पूरा कर सकता है। अब तक, कंपनी ने समृद्ध अनुकूलित अनुभव जमा करते हुए कई मुख्यधारा के घरेलू और विदेशी वाहन निर्माताओं के लिए अनुकूलित ऑटोमोटिव रियरव्यू मिरर एफपीसी उत्पाद प्रदान किए हैं।

मुख्य तकनीकी पैरामीटर

हॉनफ्लेक्स इलेक्ट्रॉनिक्स के ऑटोमोटिव रियरव्यू मिरर एफपीसी उत्पादों के प्रमुख तकनीकी पैरामीटर ऑटोमोटिव उद्योग मानकों का सख्ती से पालन करते हैं, प्रदर्शन और व्यावहारिकता को संतुलित करते हैं, और ऑटोमोटिव रियरव्यू मिरर के सिग्नल ट्रांसमिशन और इंस्टॉलेशन आवश्यकताओं के लिए पूरी तरह से अनुकूल होते हैं। मापदंडों को रियरव्यू मिरर के लगातार घूमने और बाहरी वातावरण के उपयोग की विशेषताओं के अनुसार अनुकूलित किया गया है। विभिन्न विशिष्टताओं वाले उत्पादों के मापदंडों को ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। मुख्य सामान्य पैरामीटर इस प्रकार हैं:

अनुप्रयोग परिदृश्य

उत्कृष्ट प्रदर्शन, मजबूत अनुकूलन क्षमताओं और हॉनफ्लेक्स इलेक्ट्रॉनिक्स की ब्रांड ताकत के साथ, हॉनफ्लेक्स इलेक्ट्रॉनिक्स के ऑटोमोटिव रियरव्यू मिरर एफपीसी उत्पादों का व्यापक रूप से विभिन्न प्रकार के वाहनों के रियरव्यू मिरर सिस्टम में उपयोग किया जाता है, जिसमें ईंधन वाहन और नई ऊर्जा वाहन (शुद्ध इलेक्ट्रिक, हाइब्रिड) शामिल हैं, जो प्रवेश-स्तर, मध्य-रेंज, हाई-एंड और अन्य पूर्ण-परिदृश्य मॉडल के अनुकूल होते हैं, जो पारंपरिक मैनुअल रियरव्यू मिरर, इलेक्ट्रिक एडजस्टेबल रियरव्यू मिरर और इंटेलिजेंट रियरव्यू मिरर जैसे विभिन्न प्रकारों को कवर करते हैं। सभी एप्लिकेशन परिदृश्यों ने बड़े पैमाने पर आपूर्ति हासिल की है और ग्राहकों द्वारा अत्यधिक मान्यता प्राप्त की गई है। विशिष्ट अनुप्रयोग परिदृश्य इस प्रकार हैं:

1. पारंपरिक मैनुअल रियरव्यू मिरर

पारंपरिक मैनुअल रियरव्यू मिरर मुख्य रूप से प्रवेश स्तर के ईंधन वाहनों और कुछ वाणिज्यिक वाहनों में उपयोग किए जाते हैं। उनका मुख्य कार्य ड्राइवर को अपेक्षाकृत सरल संरचना के साथ पीछे का दृश्य प्रदान करना है। एफपीसी के लिए प्रदर्शन आवश्यकताएं विश्वसनीयता और लागत-प्रभावशीलता पर ध्यान केंद्रित करती हैं, जिसका उपयोग मुख्य रूप से रियरव्यू मिरर के अंदर बुनियादी इलेक्ट्रॉनिक घटकों (जैसे छोटी रोशनी) को जोड़ने के लिए किया जाता है। पारंपरिक मैनुअल रियरव्यू मिरर की जरूरतों को ध्यान में रखते हुए, हॉनफ्लेक्स इलेक्ट्रॉनिक्स ने लागत प्रभावी ऑटोमोटिव रियरव्यू मिरर एफपीसी उत्पादों को अनुकूलित किया है, उच्च गुणवत्ता वाले इलेक्ट्रोलाइटिक कॉपर फ़ॉइल और पीआई सब्सट्रेट को अपनाते हुए, सिग्नल ट्रांसमिशन स्थिरता और लागत नियंत्रण को संतुलित किया है, जो मैनुअल रियरव्यू मिरर के अंदर बुनियादी इलेक्ट्रॉनिक घटकों के सिग्नल ट्रांसमिशन का एहसास कर सकता है, जिससे बुनियादी कार्यों की सामान्य प्राप्ति सुनिश्चित होती है। उत्पाद में उत्कृष्ट कंपन-विरोधी और उच्च और निम्न तापमान प्रतिरोध है, यह वाणिज्यिक वाहनों और प्रवेश स्तर के ईंधन वाहनों (जैसे ऊबड़-खाबड़ सड़कें, लंबे समय तक बाहरी जोखिम) के उपयोग के माहौल के अनुकूल हो सकता है, इसकी लंबी सेवा जीवन और कम विफलता दर है। वर्तमान में, कंपनी के पारंपरिक मैनुअल रियरव्यू मिरर एफपीसी उत्पादों को कई घरेलू मुख्यधारा के वाहन निर्माताओं के प्रवेश स्तर के मॉडल और वाणिज्यिक वाहनों पर बड़े पैमाने पर लागू किया गया है, और स्थिर गुणवत्ता और उच्च लागत-प्रभावशीलता के साथ ग्राहकों द्वारा व्यापक रूप से मान्यता प्राप्त है।

2. इलेक्ट्रिक एडजस्टेबल रियरव्यू मिरर

इलेक्ट्रिक एडजस्टेबल रियरव्यू मिरर मौजूदा मिड-रेंज मॉडल का मुख्य विन्यास हैं। पारंपरिक मैनुअल रियरव्यू मिरर की तुलना में, उनमें इलेक्ट्रिक एंगल एडजस्टमेंट, इलेक्ट्रिक फोल्डिंग, हीटिंग और डिफॉगिंग जैसे कार्य होते हैं, जिनमें सिग्नल ट्रांसमिशन स्थिरता और एफपीसी की यांत्रिक स्थिरता के लिए उच्च आवश्यकताएं होती हैं। उन्हें मोटर समायोजन संकेतों और हीटिंग नियंत्रण संकेतों के स्थिर संचरण का एहसास करने और रियरव्यू मिरर की तह और घूर्णन आवश्यकताओं के अनुकूल होने की आवश्यकता है। इलेक्ट्रिक एडजस्टेबल रियरव्यू मिरर की जरूरतों को ध्यान में रखते हुए, हॉनफ्लेक्स इलेक्ट्रॉनिक्स ने उत्पाद के सर्किट डिजाइन और प्रबलित संरचना को अनुकूलित किया है, एक सघन सर्किट लेआउट प्राप्त करने के लिए सटीक नक़्क़ाशी प्रक्रिया को अपनाया है, जो इलेक्ट्रिक की मल्टी-सिग्नल ट्रांसमिशन आवश्यकताओं के अनुकूल हो सकता है।
