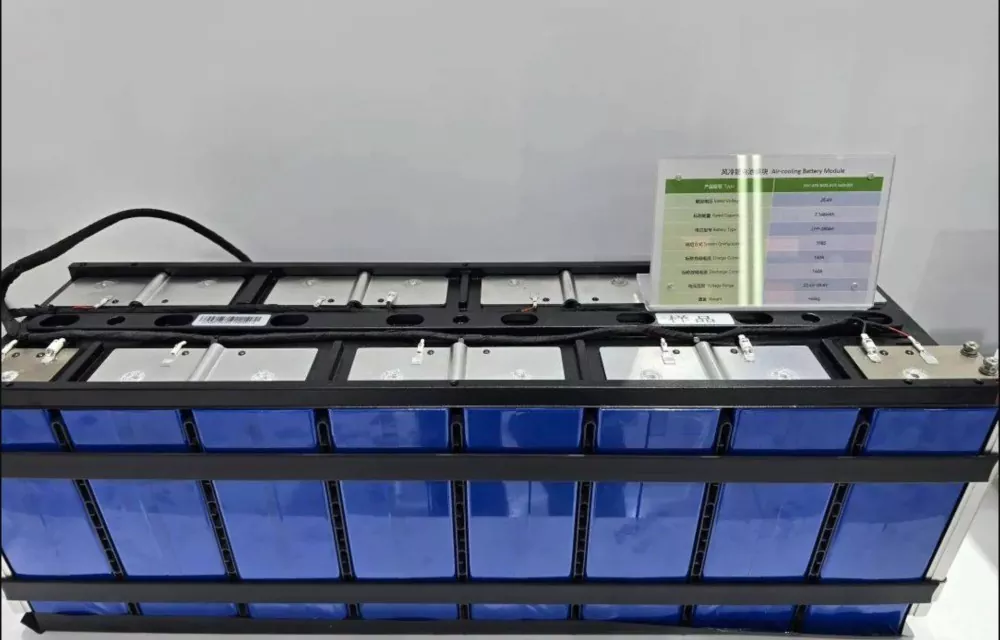

ऊर्जा भंडारण बैटरी पैक के लिए केबल सीसीएस

ऊर्जा भंडारण बैटरी पैक के लिए केबल सीसीएस एक बैटरी कनेक्शन और प्रबंधन घटक है जो पारंपरिक वायरिंग हार्नेस (तार, टर्मिनल, कनेक्टर) को बसबार, प्लास्टिक संरचनात्मक भागों, तापमान सेंसर और अन्य तत्वों के साथ एक इकाई में एकीकृत करता है। फ्लेक्सिबल प्रिंटेड सर्किट (एफपीसी) पर आधारित सीसीएस के विपरीत, यह क्लासिक केबल हार्नेस संरचना को बरकरार रखता है और मॉड्यूलर और एकीकृत डिजाइन के माध्यम से पहले से बिखरे हुए और अव्यवस्थित सेंसिंग हार्नेस को व्यवस्थित रूप से अपग्रेड करता है। बैटरी प्रबंधन प्रणाली (बीएमएस) के "संरचित तंत्रिका नेटवर्क" के रूप में, यह प्रत्येक व्यक्तिगत सेल से वोल्टेज और तापमान संकेतों को विश्वसनीय रूप से एकत्र करने के लिए ज़िम्मेदार है, जो स्थिर ऊर्जा भंडारण प्रणालियों में बैटरी सुरक्षा निगरानी, ​​​​स्थिति मूल्यांकन और प्रदर्शन अनुकूलन के लिए एक महत्वपूर्ण मूलभूत मॉड्यूल के रूप में कार्य करता है।

मुख्य संरचना और विशेषताएं

1. मॉड्यूलर एकीकृत डिजाइन:

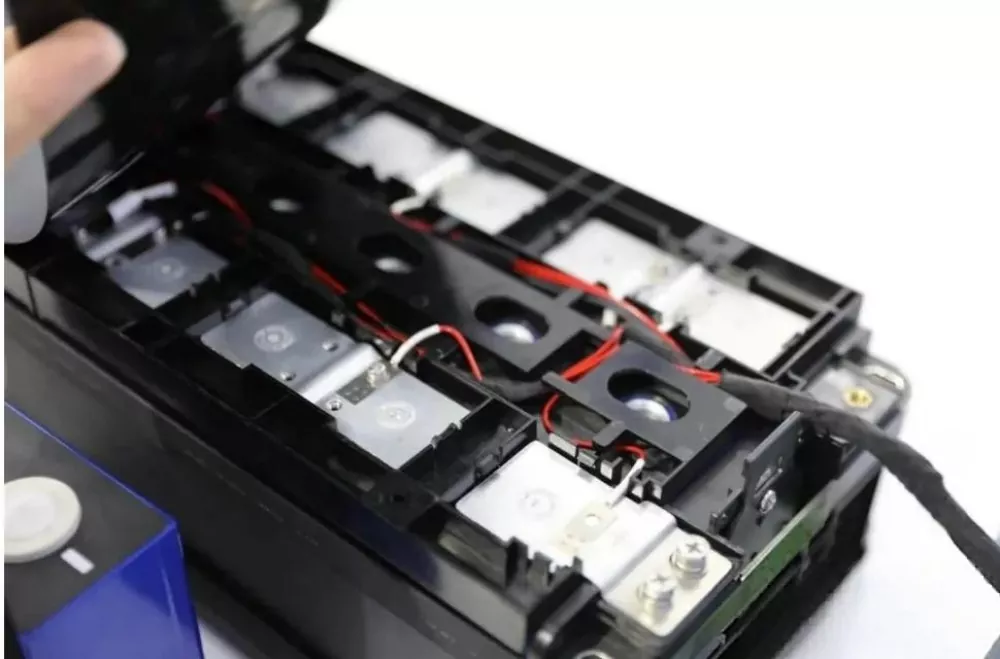

बिखरे हुए स्वतंत्र वोल्टेज सैंपलिंग केबल और तापमान सेंसर तारों को कनेक्टर्स और टर्मिनलों के माध्यम से व्यवस्थित हार्नेस असेंबली में एकीकृत किया जाता है। इन्हें एक पूर्ण मॉड्यूल बनाने के लिए तांबे/एल्यूमीनियम बसबार (जो सेल श्रृंखला/समानांतर कनेक्शन ले जाते हैं) और इन्सुलेटिंग प्लास्टिक ब्रैकेट (पृथक प्लेट) के साथ पूर्व-संयोजन किया जाता है। यह डिज़ाइन मूल रूप से "पहले बिखरे हुए तारों को बिछाने, फिर टर्मिनलों को जोड़ने" के पारंपरिक असेंबली मोड को बदल देता है, जिससे बड़े पैमाने पर ऊर्जा भंडारण प्रतिष्ठानों के लिए मानकीकृत कार्यात्मक इकाइयाँ बनाई जाती हैं।

2. स्थिर और विश्वसनीय कनेक्शन वास्तुकला:

बसबारों और सेल टर्मिनलों के बीच कनेक्शन आमतौर पर लेजर वेल्डिंग जैसी उच्च-विश्वसनीयता प्रक्रियाओं को नियोजित करते हैं।

केबल हार्नेस और बसबारों पर सेंसिंग बिंदुओं के बीच विद्युत कनेक्शन कनेक्टर्स के भीतर क्रिम्पिंग, वेल्डिंग या एकीकरण के माध्यम से प्राप्त किया जाता है, जिससे एक मजबूत संरचना सुनिश्चित होती है और व्यक्तिगत तार के ढीले होने के जोखिम से बचा जाता है।

3. स्वचालन के प्रति अनुकूलनशीलता:

जबकि पारंपरिक बिखरे हुए केबल मैन्युअल असेंबली पर भरोसा करते हैं, एक बार सीसीएस मॉड्यूल में एकीकृत होने के बाद, इसका नियमित आकार और परिभाषित इंटरफेस उच्च मात्रा में ऊर्जा भंडारण उत्पादन के लिए महत्वपूर्ण रोबोटिक पोजिशनिंग और इंस्टॉलेशन जैसी स्वचालित असेंबली प्रक्रियाओं के उच्च स्तर के अनुकूलन को सक्षम बनाता है।

4. तकनीकी मार्गों में लचीलापन:

Cable CCS is an important branch in CCS technology development. डिज़ाइन आवश्यकताओं के आधार पर, इसे "केबल + आइसोलेटिंग प्लेट" या "एफपीसी + वैक्यूम फॉर्मिंग / केबल" जैसे हाइब्रिड एकीकृत समाधान बनाने के लिए एफपीसी या पीसीबीए (प्रिंटेड सर्किट बोर्ड असेंबली) जैसे अन्य तकनीकी मार्गों के साथ भी जोड़ा जा सकता है, जो विभिन्न ऊर्जा भंडारण अनुप्रयोगों के लिए विविध लागत, प्रदर्शन और स्थानिक आवश्यकताओं को पूरा करते हैं।

लाभ

1. उच्च उत्पादन और असेंबली दक्षता: कुछ मॉड्यूलर घटकों की स्थापना में दर्जनों या सैकड़ों बिखरे हुए असेंबली बिंदुओं को एकीकृत करने से बड़े ऊर्जा भंडारण बैटरी पैक के लिए उत्पादन प्रक्रिया काफी सरल हो जाती है।

2. कनेक्शन की विश्वसनीयता और लगातार गुणवत्ता: मॉड्यूल के भीतर कोर वेल्डिंग और कनेक्शन अंतिम असेंबली से पहले पूरे हो जाते हैं, जिससे बैटरी पैक के अंदर जटिल संचालन कम हो जाता है और खराब ऑनसाइट वेल्डिंग या असेंबली के कारण होने वाले समग्र पैक रीवर्क दर कम हो जाती है। Standardized production ensures product consistency across high-volume deployments.

3. व्यवस्थित संरचना और स्थान अनुकूलन: एकीकृत डिज़ाइन पारंपरिक हार्नेस की गड़बड़ रूटिंग और अन्य घटकों के साथ संभावित हस्तक्षेप/घिसाव जैसे मुद्दों का समाधान करता है। केबलों को प्लास्टिक ब्रैकेट के भीतर बड़े करीने से सुरक्षित किया जाता है, जिससे लेआउट स्पष्ट होता है और आंतरिक पैक स्थान उपयोग और रखरखाव सुविधा में सुधार होता है - बड़े पैमाने पर ऊर्जा भंडारण प्रणालियों के लिए महत्वपूर्ण है जिन्हें आवधिक रखरखाव की आवश्यकता होती है।

4. लागत और आपूर्ति श्रृंखला की परिपक्वता: अच्छी तरह से स्थापित ऑटोमोटिव और औद्योगिक वायरिंग हार्नेस प्रक्रियाओं के आधार पर, आपूर्ति श्रृंखला परिपक्व है, और कच्चे माल की लागत अपेक्षाकृत पारदर्शी है। बैंक योग्यता और सिद्ध प्रौद्योगिकी को प्राथमिकता देने वाली ऊर्जा भंडारण परियोजनाओं के लिए, यह नए एफपीसी-आधारित दृष्टिकोणों की तुलना में एक मजबूत और कम जोखिम वाले विकल्प का प्रतिनिधित्व करता है।

5. उन्नत सुरक्षा और सुरक्षा: मॉड्यूलर प्लास्टिक संरचनात्मक हिस्से केबल और कनेक्शन बिंदुओं के लिए एकीकृत इन्सुलेशन सुरक्षा और यांत्रिक निर्धारण प्रदान करते हैं, कंपन और प्रभाव प्रतिरोध में सुधार करते हैं, और लौ मंदता (UL94 V-0) और उच्च-वोल्टेज अलगाव जैसी कठोर सुरक्षा आवश्यकताओं के अनुपालन की सुविधा प्रदान करते हैं।

अनुप्रयोग

यह उत्पाद पारंपरिक बिखरी हुई वायरिंग से लेकर ऊर्जा भंडारण बैटरी पैक के भीतर एकीकृत समाधान तक एक सिद्ध, विश्वसनीय उन्नयन पथ का प्रतिनिधित्व करता है, जो मुख्य रूप से इसमें लागू होता है:

1. यूटिलिटी-स्केल एनर्जी स्टोरेज सिस्टम: बड़ी बैटरी स्थापनाओं के लिए दीर्घकालिक विश्वसनीयता के साथ मजबूत, सेवा योग्य कनेक्शन की आवश्यकता होती है।

2. वाणिज्यिक और औद्योगिक (सी एंड आई) ऊर्जा भंडारण: जहां विश्वसनीय प्रदर्शन के साथ-साथ लागत-प्रभावशीलता और रखरखाव में आसानी को प्राथमिकता दी जाती है।

3. आवासीय ऊर्जा भंडारण कैबिनेट: सरलीकृत स्थापना और क्षेत्र-सेवा योग्य कनेक्शन से लाभान्वित होने वाले अनुप्रयोग।

हमारा विशेष कार्य

We deeply understand the balancing challenges between efficiency, reliability, and cost in the energy storage industry. हमारा केबल सीसीएस समाधान, परिपक्व औद्योगिक वायरिंग हार्नेस तकनीक पर निर्मित और मॉड्यूलर एकीकरण के माध्यम से बढ़ाया गया, ऊर्जा भंडारण अनुप्रयोगों के लिए एक मजबूत और सिद्ध उत्पाद पथ प्रदान करता है। हम न केवल प्रासंगिक उद्योग मानकों के अनुरूप उच्च गुणवत्ता वाले मॉड्यूल की आपूर्ति करते हैं, बल्कि संरचनात्मक डिजाइन, केबल हार्नेस इंजीनियरिंग, स्वचालित असेंबली एकीकरण और व्यापक परीक्षण और सत्यापन को शामिल करने वाली गहन सेवा क्षमताएं भी रखते हैं। हम ग्राहकों को जटिल, श्रम-गहन केबल असेंबली प्रक्रियाओं को सुव्यवस्थित, विश्वसनीय मॉड्यूलर इंस्टॉलेशन में बदलने में मदद करने के लिए प्रतिबद्ध हैं - जिससे उत्पादन दक्षता और दीर्घकालिक सिस्टम विश्वसनीयता में उल्लेखनीय वृद्धि होगी। ऑटोमोटिव और स्थिर ऊर्जा भंडारण अनुप्रयोगों दोनों में हमारे गहरे अनुभव के साथ, हम बैटरी पैक डिजाइन और विनिर्माण के लिए आपके विश्वसनीय भागीदार हैं, चाहे पायलट परियोजनाओं के लिए या गीगावाट-स्केल तैनाती के लिए।

अक्सर पूछे जाने वाले प्रश्न

1. चेंग्शी केबल सीसीएस समाधान के क्या फायदे हैं?

चेंग्शी केबल सीसीएस लचीला मॉड्यूलर डिजाइन, उच्च चालकता, विश्वसनीय इन्सुलेशन और लागत प्रभावी विनिर्माण प्रदान करता है, जो ईएसएस अनुप्रयोगों के लिए स्थिर प्रदर्शन और आसान स्थापना सुनिश्चित करता है।

2. क्या आप अनुकूलित केबल सीसीएस समाधान प्रदान कर सकते हैं?

हां, चीन के निर्माता और आपूर्तिकर्ता के रूप में, चेंग्शी वोल्टेज, करंट, लेआउट और परियोजना आवश्यकताओं के आधार पर पूरी तरह से अनुकूलित केबल सीसीएस डिजाइन प्रदान करता है।

3. आपके केबल सीसीएस सिस्टम में कौन सी सामग्री का उपयोग किया जाता है?

हम सुरक्षा, चालकता और लंबी सेवा जीवन सुनिश्चित करने के लिए उच्च गुणवत्ता वाले तांबे या एल्यूमीनियम कंडक्टर, सटीक इन्सुलेशन सामग्री और टिकाऊ कोटिंग्स का उपयोग करते हैं।

4. केबल सीसीएस के लिए कौन से एप्लिकेशन उपयुक्त हैं?

हमारे केबल सीसीएस समाधान व्यापक रूप से ऊर्जा भंडारण प्रणालियों (ईएसएस), लिथियम बैटरी पैक, नवीकरणीय ऊर्जा भंडारण और औद्योगिक बिजली प्रणालियों में उपयोग किए जाते हैं।

5. आप उत्पाद की गुणवत्ता कैसे सुनिश्चित करते हैं?

चेंग्शी अंतरराष्ट्रीय मानकों को पूरा करने के लिए विद्युत परीक्षण, इन्सुलेशन सत्यापन और स्थायित्व परीक्षण सहित सख्त गुणवत्ता नियंत्रण प्रक्रियाओं का पालन करता है।

6. आपकी उत्पादन क्षमता और नेतृत्व समय क्या है?

परिपक्व विनिर्माण प्रक्रियाओं और स्केलेबल उत्पादन लाइनों के साथ, हम थोक ऑर्डर के लिए स्थिर आपूर्ति और तेज़ डिलीवरी सुनिश्चित करते हैं।
