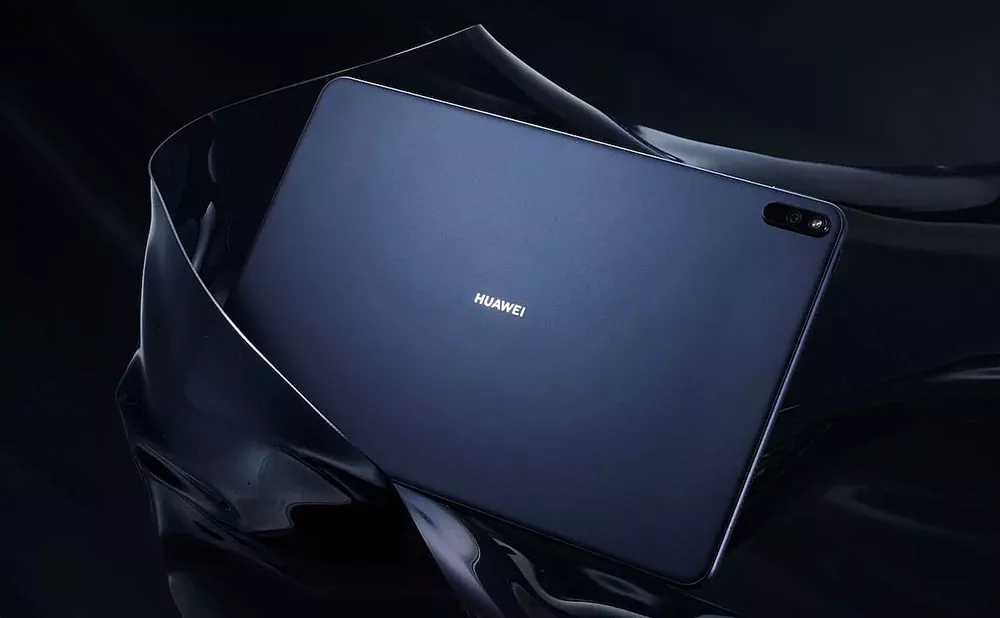

टैबलेट कैमरा कठोर-फ्लेक्स पीसीबी

हॉनफ्लेक्स एक अग्रणी चीन निर्माता और आपूर्तिकर्ता है जो टैबलेट कैमरा रिजिड-फ्लेक्स पीसीबी समाधान में विशेषज्ञता रखता है। वैश्विक टैबलेट ओईएम और ओडीएम के लिए डिज़ाइन किए गए, हमारे बोर्ड अल्ट्रा-थिन, उच्च-विश्वसनीयता कनेक्शन प्रदान करते हैं जो डिवाइस स्थान, सिग्नल अखंडता और यांत्रिक स्थायित्व को अनुकूलित करते हैं।

मुख्य संरचना और विशेषताएं:

1. डिस्प्ले पैनल और मेनबोर्ड के बीच कनेक्शन: यह सबसे आम एप्लिकेशन है। एलसीडी या ओएलईडी स्क्रीन आमतौर पर अत्यधिक एकीकृत कठोर-फ्लेक्स पीसीबी के माध्यम से मेनबोर्ड से जुड़ती हैं। लचीला भाग आसानी से टिका या संकीर्ण डिवाइस किनारों के माध्यम से पिरोता है, जबकि कठोर भाग सीधे डिस्प्ले ड्राइवर बोर्ड के लिए सब्सट्रेट के रूप में काम कर सकता है, जिससे कनेक्टर और हार्नेस का उपयोग कम हो जाता है।

2. कैमरा मॉड्यूल: फ्रंट और रियर कैमरे को सटीक स्थिति और स्थिर सिग्नल ट्रांसमिशन की आवश्यकता होती है। कैमरे के मॉड्यूल में लचीले हिस्से को सीधे सोल्डर करने से वॉल्यूम कम हो जाता है और असेंबली के दौरान बढ़िया फोकस समायोजन की अनुमति मिलती है।

3. बटन और साइड फ़ंक्शन सर्किट: पावर बटन, वॉल्यूम बटन और टाइप-सी इंटरफ़ेस सब-बोर्ड आमतौर पर कॉम्पैक्ट कठोर-फ्लेक्स पीसीबी का उपयोग करते हैं। कठोर भाग इंटरफ़ेस को सुरक्षित करता है, जबकि लचीला भाग सिग्नल को मेनबोर्ड तक पहुंचाता है।

4. एंटीना और स्टाइलस चार्जिंग मॉड्यूल: कुछ हाई-एंड टैबलेट एंटेना या स्टाइलस वायरलेस चार्जिंग कॉइल्स को कठोर-फ्लेक्स पीसीबी में एकीकृत करते हैं, लेआउट अनुकूलन के लिए लचीले हिस्से का उपयोग करते हैं और चुंबकीय घटकों और ड्राइवर आईसी को सुरक्षित करने के लिए कठोर हिस्से का उपयोग करते हैं।

मुख्य प्रदर्शन लाभ:

1. अधिकतम स्थान उपयोग: लचीला भाग त्रि-आयामी रूटिंग के लिए झुकने में सक्षम बनाता है, जिससे डिजाइनरों को मेनबोर्ड के नीचे अंतराल और बैटरी किनारे के कोनों का उपयोग करने की अनुमति मिलती है, जिससे अंतरिक्ष दक्षता में नाटकीय रूप से सुधार होता है, जो टैबलेट को पतला और हल्का बनाने के लिए महत्वपूर्ण है।

2. उच्च विश्वसनीयता और कंपन प्रतिरोध: यह कई प्लग-एंड-प्ले कनेक्टर और सोल्डर जोड़ों को समाप्त करता है। एक एकीकृत संरचना के रूप में, लचीला हिस्सा कंपन या ड्रॉप प्रभावों के दौरान कुशनिंग प्रदान करता है, डिस्कनेक्ट को रोकता है, और बोर्ड-टू-बोर्ड कनेक्टर समाधानों की तुलना में उच्च विश्वसनीयता प्रदान करता है।

3. सिग्नल अखंडता: हाई-स्पीड सिग्नल ट्रांसमिशन में, कनेक्टर सिग्नल प्रतिबिंब और हस्तक्षेप के संभावित स्रोत हैं। कठोर-फ्लेक्स पीसीबी मेनबोर्ड से कार्यात्मक मॉड्यूल तक निरंतर प्रतिबाधा नियंत्रण प्राप्त करते हैं, सिग्नल हानि और विद्युत चुम्बकीय हस्तक्षेप को कम करते हैं, जो उच्च-रिज़ॉल्यूशन डिस्प्ले और एचडी कैमरों के लिए महत्वपूर्ण है।

4. सरलीकृत असेंबली: एक ही बोर्ड पर कई घटकों को एकीकृत करके, यह एसएमटी माउंटिंग और डिवाइस असेंबली के लिए भागों की संख्या को कम करता है, और यह असेंबली त्रुटियों को कम करता है और उत्पादन दक्षता में सुधार करता है।

5. सहनशीलता अवशोषण: बैटरियां चार्ज/डिस्चार्ज के दौरान हल्के थर्मल विस्तार और संकुचन से गुजरती हैं, और उनका माउंटिंग प्लेन अक्सर मेनबोर्ड से भिन्न होता है। कठोर-फ्लेक्स पीसीबी सहनशीलता को अवशोषित करते हैं, कंपन या मामूली बैटरी विरूपण के बावजूद विश्वसनीय कनेक्शन सुनिश्चित करते हैं।

6. कैमरा मॉड्यूल एकीकरण: कैमरा मॉड्यूल कॉम्पैक्ट होते हैं और विशिष्ट रूप से स्थित होते हैं (आमतौर पर किनारों या कोनों पर)। कठोर-फ्लेक्स पीसीबी कठोर भाग को कैमरा चिप्स ले जाने की अनुमति देते हैं जबकि लचीला भाग मेनबोर्ड की ओर झुकता है, जिससे स्थानिक मिसलिग्न्मेंट मुद्दों को हल करते हुए इमेजिंग घटक स्थिरता सुनिश्चित होती है।

मुख्य तकनीकी पैरामीटर:

1. संरचनात्मक पैरामीटर:

कठोर अनुभाग मोटाई: चिप और घटक पैकेजिंग द्वारा बाधित, सामान्य मोटाई में 0.8 मिमी, 1.0 मिमी, 1.2 मिमी, आदि शामिल हैं।

लचीले अनुभाग की मोटाई: मोड़ने की क्षमता सुनिश्चित करने के लिए अत्यधिक पतलापन, आमतौर पर 0.12 मिमी और 0.3 मिमी के बीच।

कठोर अनुभाग परतें: सिग्नल जटिलता के आधार पर, 4, 6, 8 या अधिक परतें हो सकती हैं।

लचीली अनुभाग परतें: आमतौर पर 1-2 परतें, अधिकतम 4 परतें (मोड़-जीवन आवश्यकताओं को ध्यान में रखते हुए)।

आयामी स्थिरता: कठोर-फ्लेक्स जंक्शन संरेखण सटीकता सुनिश्चित करने के लिए विस्तार/संकुचन दर को बेहद निम्न स्तर (उदाहरण के लिए, 0.05% के भीतर) तक नियंत्रित करने की आवश्यकता है।

2. विद्युत प्रदर्शन:

न्यूनतम ट्रेस चौड़ाई/रिक्ति: आमतौर पर 3मिलि/3मिलि (0.075मिमी) या यहां तक ​​कि 2मिलि/2मिलि फाइन-लाइन सर्किट्री की आवश्यकता होती है।

व्यास और पैड के माध्यम से न्यूनतम: एचडीआई (उच्च-घनत्व इंटरकनेक्ट) पीसीबी के लिए, माइक्रोविया व्यास आमतौर पर 0.1 मिमी या छोटा होता है।

प्रतिबाधा नियंत्रण: सामान्य लक्ष्य मान 50Ω (एकल-समाप्त), 90Ω (अंतर, जैसे, यूएसबी), और 100Ω (अंतर, उदाहरण के लिए, एचडीएमआई, एमआईपीआई) ±10% हैं।

ट्रांसमिशन बैंडविड्थ: यह उच्च-रिज़ॉल्यूशन, उच्च-फ़्रेम-दर इमेजिंग आवश्यकताओं को पूरा करते हुए मल्टी-जीबीपीएस प्रति-चैनल हाई-स्पीड डेटा ट्रांसमिशन का समर्थन करता है।

ऑपरेटिंग तापमान: यह -20°C से +70°C तक होता है, जो कठोर उपभोक्ता इलेक्ट्रॉनिक्स उपयोग पर्यावरण आवश्यकताओं को पूरा करता है।

अनुप्रयोग परिदृश्य

टैबलेट कंप्यूटरों में कठोर-फ्लेक्स पीसीबी के प्राथमिक अनुप्रयोग उन प्रमुख क्षेत्रों पर ध्यान केंद्रित करते हैं जिनके लिए गतिशील झुकने, त्रि-आयामी रूटिंग या अंतरिक्ष-बाधित स्थानों की आवश्यकता होती है:

1. डिस्प्ले पैनल और मेनबोर्ड के बीच कनेक्शन

यह टेबलेट में सबसे क्लासिक एप्लिकेशन परिदृश्य है। डिस्प्ले को एलसीडी या ओएलईडी डिस्प्ले को मेनबोर्ड से जोड़ने के लिए मेनबोर्ड के साथ पर्याप्त डेटा ट्रांसमिशन (जैसे, वीडियो सिग्नल, टच सिग्नल) की आवश्यकता होती है।

2. कैमरा मॉड्यूल

आधुनिक टैबलेट में आम तौर पर फ्रंट और रियर कैमरे होते हैं, जिसमें कुछ उच्च-स्तरीय मॉडल होते हैं जिनमें गहराई-संवेदन कैमरे (जैसे संरचित प्रकाश या टीओएफ लेंस) शामिल होते हैं, जो कॉम्पैक्ट कैमरा मॉड्यूल (सीसीएम) को मेनबोर्ड से जोड़ते हैं।

3. बैटरी और पावर प्रबंधन सर्किट

बैटरी सुरक्षा बोर्ड और मुख्य पावर प्रबंधन आईसी (पीएमआईसी) के बीच कनेक्शन।

हमारा मूल्य और प्रतिबद्धता

हम मोबाइल क्षेत्र के लिए उद्योग-अग्रणी एडाप्टर/कठोर-फ्लेक्स पीसीबी समाधान प्रदान करने में विशेषज्ञ हैं। मानक उच्च-विश्वसनीयता वाले उत्पादों से परे, हमारे पास मजबूत सहयोगी डिजाइन, सिमुलेशन अनुकूलन और कस्टम विकास क्षमताएं हैं। सटीक सर्किट प्रोसेसिंग, सामग्री विज्ञान, थर्मोडायनामिक सिमुलेशन और सिग्नल अखंडता विश्लेषण में गहरी विशेषज्ञता के साथ, हम विशिष्ट आईडी डिजाइन, स्टैक्ड आर्किटेक्चर और इमेजिंग प्रदर्शन उद्देश्यों के अनुरूप अवधारणा डिजाइन से लेकर बड़े पैमाने पर उत्पादन वितरण तक पूर्ण-प्रक्रिया सहायता प्रदान करने के लिए ग्राहकों के साथ मिलकर काम कर सकते हैं। हम नवीन इंजीनियरिंग प्रौद्योगिकी के माध्यम से ग्राहकों को मोबाइल इमेजिंग सिस्टम की स्थानिक और प्रदर्शन सीमाओं को तोड़ने, स्पष्ट, अधिक स्थिर और अधिक नवीन शूटिंग अनुभव बनाने में मदद करने के लिए प्रतिबद्ध हैं। हम आपके विश्वसनीय मुख्य घटक भागीदार हैं।
