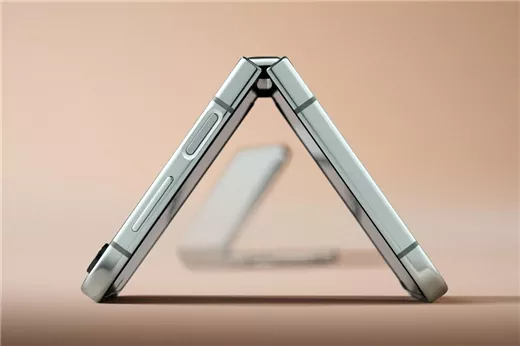

फोल्डेबल स्क्रीन हिंज एरिया एडाप्टर कठोर-फ्लेक्स पीसीबी

फोल्डेबल स्क्रीन हिंज एरिया एडाप्टर रिजिड-फ्लेक्स पीसीबी एक महत्वपूर्ण इंटरकनेक्शन वाहक है जो आधुनिक स्मार्टफोन डिस्प्ले मॉड्यूल में उच्च एकीकरण, उच्च विश्वसनीयता और फोल्डेबिलिटी को सक्षम बनाता है। एक समग्र संरचना का उपयोग करके जहां कठोर क्षेत्र घटकों को सुरक्षित करते हैं और लचीला क्षेत्र गतिशील झुकने से गुजरता है, यह सीमित स्थान के भीतर सर्किट स्थिरता, सिग्नल अखंडता और यांत्रिक स्थायित्व सुनिश्चित करता है। यह पतले और हल्के उपकरणों के लिए एक मुख्य तकनीकी सक्षमकर्ता है।

मुख्य संरचना और विशेषताएं:

3डी रूटिंग: लचीले हिस्से को कागज की तरह मोड़ा या मोड़ा जा सकता है, जिससे ड्राइवर आईसी जैसे घटकों को स्क्रीन के पीछे मोड़ने के लिए फोन के अंदर ऊर्ध्वाधर स्थान का पूरी तरह से उपयोग किया जा सकता है, जिससे अल्ट्रा-संकीर्ण बेज़ेल्स या यहां तक ​​कि बेज़ेल-लेस फुल-स्क्रीन डिज़ाइन भी सक्षम हो सकते हैं। यह अल्ट्रा-थिन स्मार्टफोन डिज़ाइन की सुविधा देता है।

डिस्प्ले मॉड्यूल में उपयोग किया जाने वाला कठोर-फ्लेक्स बोर्ड डिस्प्ले ड्राइवर आईसी को मेनबोर्ड से जोड़ने वाला एक प्रमुख घटक है। यह कठोर बोर्डों की स्थिरता के साथ लचीले सर्किट की मोड़ने की क्षमता को जोड़ती है, जिससे उच्च स्क्रीन-टू-बॉडी अनुपात और पतले, हल्के डिजाइन प्राप्त करने की नींव बनती है।

मुख्य प्रदर्शन लाभ:

1. मोटाई में कमी: कनेक्टर्स की मोटाई और कठोर बोर्डों की अनावश्यक कवर परतों को हटा देता है, जिसके परिणामस्वरूप अलग-अलग समाधानों की तुलना में एक पतली समग्र संरचना होती है।

2. सुपीरियर सिग्नल इंटीग्रिटी: उच्च गति छवि डेटा स्ट्रीम (4K/8K वीडियो का समर्थन) को स्थिर रूप से प्रसारित करने, सिग्नल क्षीणन और विद्युत चुम्बकीय हस्तक्षेप को प्रभावी ढंग से दबाने, उच्च-पिक्सेल छवि डेटा के दोषरहित, कम-विलंबता संचरण को सुनिश्चित करने के लिए उच्च-घनत्व वायरिंग तकनीकों (उदाहरण के लिए, अंतर जोड़ी रूटिंग) और कम ढांकता हुआ हानि सामग्री को नियोजित करता है।

3. हस्तक्षेप प्रतिरक्षा: लंबी लचीली केबलों की तुलना में, कठोर-फ्लेक्स बोर्ड सिग्नल पथ को छोटा करते हैं और तांबा डालने या परिरक्षण फिल्मों के माध्यम से विद्युत चुम्बकीय हस्तक्षेप को प्रभावी ढंग से अलग कर सकते हैं।

4. संरचनात्मक अखंडता: कठोर और लचीले वर्गों के बीच अंतर्संबंध सोल्डर जोड़ों के बजाय आंतरिक रासायनिक जमाव और चढ़ाना के माध्यम से बनते हैं। यह जंक्शन पर झुकने के प्रतिरोध को पारंपरिक "एफपीसी + कनेक्टर" या "एफपीसी सोल्डरेड टू रिजिड बोर्ड" समाधानों से कहीं बेहतर बनाता है।

5. उच्च शॉक प्रतिरोध: एकीकृत संरचना सोल्डर संयुक्त विफलता के जोखिम को कम करती है, बूंदों या कंपन के दौरान भी स्थिर सिग्नल ट्रांसमिशन सुनिश्चित करती है।

6. गतिशील मोड़ का समर्थन करता है: फोल्डेबल फोन में, यह विद्युत प्रदर्शन को बनाए रखते हुए 400,000 से अधिक बार झुकने का सामना कर सकता है।

मुख्य तकनीकी पैरामीटर:

1. संरचनात्मक पैरामीटर:

परत गणना और संरचना: आमतौर पर 4-6 परतें, "कठोर-फ्लेक्स" निर्माण का उपयोग करते हुए।

मोटाई: अत्यधिक पतलेपन के लिए लचीला क्षेत्र आमतौर पर 0.1-0.2 मिमी; कठोर क्षेत्र की मोटाई घटक माउंटिंग और रूटिंग आवश्यकताओं के अनुसार डिज़ाइन की गई है।

न्यूनतम झुकने की त्रिज्या: 0.5 मिमी से कम हो सकती है, जो तंग झुकने वाली जगहों के लिए उपयुक्त है।

2. विद्युत प्रदर्शन:

लाइन की चौड़ाई/स्थान: 40μm - 50μm तक, उच्च-घनत्व सिग्नल ट्रांसमिशन आवश्यकताओं को पूरा करता है।

प्रतिबाधा नियंत्रण: उच्च गति अंतर संकेतों (जैसे, एमआईपीआई डीएसआई) के लिए सख्त प्रतिबाधा नियंत्रण (उदाहरण के लिए, 100Ω ±10%)।

ट्रांसमिशन बैंडविड्थ: उच्च-रिज़ॉल्यूशन, उच्च-फ़्रेम-दर डिस्प्ले आवश्यकताओं को पूरा करते हुए, प्रति चैनल कई जीबीपीएस के उच्च गति डेटा ट्रांसमिशन का समर्थन करता है।

3. सामग्री एवं विश्वसनीयता:

सब्सट्रेट: लचीले अनुभाग में पॉलीमाइड (पीआई) या उच्च-प्रदर्शन वाले लिक्विड क्रिस्टल पॉलिमर (एलसीपी) का उपयोग किया जा सकता है, जिसमें बाद वाला अल्ट्रा-थिननेस, कम नुकसान और झुकने की सहनशक्ति में लाभ प्रदान करता है।

झुकने की सहनशक्ति: गतिशील झुकने की जीवन आवश्यकता >400,000 चक्र।

ऑपरेटिंग तापमान: -30°C से +85°C, उपभोक्ता इलेक्ट्रॉनिक्स की कठोर उपयोग पर्यावरण आवश्यकताओं को पूरा करता है।。

अनुप्रयोग परिदृश्य

फोल्डेबल स्क्रीन हिंज एरिया एडाप्टर रिजिड-फ्लेक्स पीसीबी आधुनिक स्मार्टफोन डिस्प्ले सिस्टम के लिए मुख्य इंटरकनेक्शन और सपोर्ट समाधान है, जो मुख्य रूप से हाई-एंड फोल्डेबल फोन स्क्रीन की सेवा प्रदान करता है। बार-बार झुकने के प्रति इसका उत्कृष्ट प्रतिरोध इसे काज क्षेत्र को पार करने वाले फोल्डेबल डिस्प्ले को जोड़ने के लिए एक आदर्श विकल्प बनाता है।

हमारा मूल्य प्रस्ताव

हम मोबाइल फोन क्षेत्र में डिस्प्ले इंटरकनेक्शन के लिए उद्योग-अग्रणी रिजिड-फ्लेक्स बोर्ड समाधान प्रदान करने में विशेषज्ञ हैं। हम न केवल मानकीकृत उच्च-विश्वसनीयता वाले उत्पाद पेश करते हैं, बल्कि सहयोगी डिजाइन, सिमुलेशन अनुकूलन और कस्टम विकास में भी मजबूत क्षमताएं रखते हैं। सटीक सर्किट प्रसंस्करण, सामग्री विज्ञान, थर्मल सिमुलेशन और सिग्नल अखंडता विश्लेषण में गहरी विशेषज्ञता द्वारा समर्थित, हम ग्राहकों के साथ मिलकर पूर्ण-प्रक्रिया समर्थन प्रदान करते हैं - अवधारणा डिजाइन से लेकर बड़े पैमाने पर उत्पादन तक - विशिष्ट आईडी डिजाइन, स्टैकिंग आर्किटेक्चर और प्रदर्शन लक्ष्यों के अनुरूप। हम ग्राहकों को स्मार्टफोन डिस्प्ले सिस्टम में स्थान और प्रदर्शन की सीमाओं को आगे बढ़ाने में मदद करने, स्पष्ट और अधिक स्थिर दृश्य अनुभव बनाने, आपको अपना विश्वसनीय मुख्य घटक भागीदार बनाने में मदद करने के लिए नवीन इंजीनियरिंग का लाभ उठाने के लिए प्रतिबद्ध हैं।
