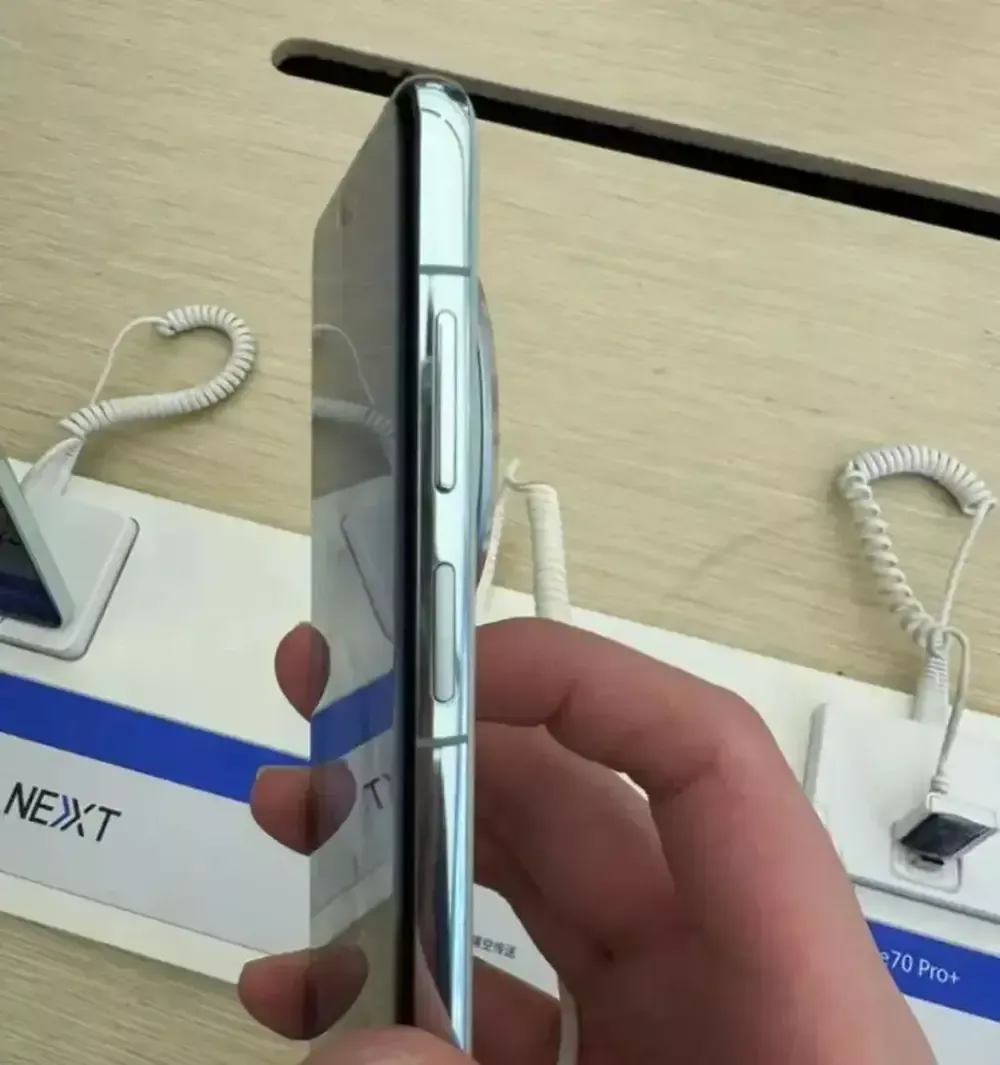

मोबाइल फोन साइड कुंजी सेंसर कठोर-फ्लेक्स पीसीबी

हॉनफ्लेक्स मोबाइल फोन साइड की सेंसर रिजिड-फ्लेक्स पीसीबी एक उन्नत इलेक्ट्रॉनिक समाधान है जो पारंपरिक मैकेनिकल साइड की को अत्याधुनिक रिजिड-फ्लेक्स पीसीबी और एफपीसी प्रौद्योगिकियों के साथ जोड़ता है। स्मार्टफोन निर्माताओं और खरीदारों के लिए डिज़ाइन किया गया, यह प्रेशर सेंसिंग, हैप्टिक फीडबैक और फिंगरप्रिंट पहचान का समर्थन करता है। यह मुख्य घटक आधुनिक मोबाइल उपकरणों के लिए निर्बाध सौंदर्यशास्त्र और उच्च विश्वसनीयता सुनिश्चित करते हुए अल्ट्रा-थिन, हल्के, जलरोधक और धूलरोधी डिज़ाइन को सक्षम बनाता है।

मुख्य संरचना और विशेषताएं:

कठोर क्षेत्र: आवश्यक सेंसर चिप्स (उदाहरण के लिए, दबाव सेंसिंग आईसी), नियंत्रण सर्किट, कनेक्टर और स्थिर यांत्रिक समर्थन की आवश्यकता वाले अन्य घटकों को माउंट करने के लिए डिज़ाइन किया गया है।

फ्लेक्स क्षेत्र: साइड कुंजी क्षेत्र को मेनबोर्ड से जोड़ने वाले पुल के रूप में कार्य करता है, जो झुकने में सक्षम है। इससे भी महत्वपूर्ण बात यह है कि इस क्षेत्र को एक लचीले संवेदन क्षेत्र के रूप में डिज़ाइन किया जा सकता है जो सीधे दबाव का पता लगाता है।

स्टिफ़नर/बटन क्षेत्र: बाहरी संपर्क की आवश्यकता वाले स्थानों पर, स्टेनलेस स्टील शीट या FR4 स्टिफ़नर आमतौर पर रखे जाते हैं। ये उंगली के दबाव को संचारित करते हैं, स्पष्ट भौतिक सहायता प्रदान करते हैं, और सर्किट बोर्ड को नुकसान से बचाते हैं।

मुख्य प्रदर्शन लाभ:

उच्च संवेदनशीलता और 3डी टच: दबाव संवेदन और हावभाव पहचान का समर्थन करने वाले सटीक-डिज़ाइन किए गए कैपेसिटिव सेंसिंग सर्किटरी का उपयोग करता है। उपयोगकर्ता आधुनिक स्पर्श अनुभव प्रदान करते हुए, फ़ोन के मध्य-फ़्रेम पर विशिष्ट क्षेत्रों को छूकर वॉल्यूम समायोजन या पावर चालू/बंद जैसी क्रियाएं कर सकते हैं।

अत्यधिक पतलापन और लचीलापन: लचीले खंड की मोटाई को 0.1 मिमी के भीतर नियंत्रित किया जा सकता है, जो फोन के मध्य-फ्रेम की घुमावदार आकृति के बिल्कुल अनुरूप है। कठोर अनुभाग ड्राइवर आईसी और निष्क्रिय घटकों की मेजबानी करते हैं, जिससे उच्च एकीकरण प्राप्त होता है और आंतरिक स्थान की बचत होती है।

उच्च विश्वसनीयता और सीलिंग: बिना किसी यांत्रिक उद्घाटन वाले डिज़ाइन के आधार पर, ईएमआई परिरक्षण तकनीक और वॉटरप्रूफ कवर परतों के साथ संयुक्त, साइड कुंजी क्षेत्र IP68 वॉटरप्रूफ रेटिंग प्राप्त करता है। यह डिज़ाइन प्रभावी रूप से गलत ट्रिगरिंग और सिग्नल हस्तक्षेप को रोकता है, जिससे फोन की समग्र संरचनात्मक अखंडता में वृद्धि होती है।

मुख्य तकनीकी पैरामीटर:

उत्पाद संरचना: 1+N+1 या 2+N+2 कठोर-फ्लेक्स निर्माण

बोर्ड की मोटाई: फ्लेक्स क्षेत्र: 0.12 मिमी ± 0.02 मिमी; कठोर क्षेत्र: 0.3 मिमी - 0.6 मिमी

न्यूनतम लाइन चौड़ाई/स्थान: 0.05 मिमी / 0.05 मिमी

सेंसर प्रकार: म्यूचुअल-कैपेसिटेंस / सेल्फ-कैपेसिटेंस कैपेसिटिव सेंसिंग

ऑपरेटिंग तापमान: -40°C से +85°C

अनुप्रयोग परिदृश्य

यह उत्पाद मुख्य रूप से फ्लैगशिप स्मार्टफोन, रगेड फोन और फोल्डेबल फोन में साइड पावर बटन, वॉल्यूम बटन और गेमिंग शोल्डर बटन के लिए उपयुक्त है।

हमारा मूल्य प्रस्ताव

हम मोबाइल साइड की सेंसिंग अनुप्रयोगों के लिए उद्योग-अग्रणी रिजिड-फ्लेक्स बोर्ड समाधान प्रदान करने में विशेषज्ञ हैं। हम न केवल मानकीकृत उच्च-विश्वसनीयता वाले उत्पाद पेश करते हैं, बल्कि सहयोगी डिजाइन, सिमुलेशन अनुकूलन और कस्टम विकास में भी मजबूत क्षमताएं रखते हैं। सटीक सर्किट प्रोसेसिंग, सामग्री विज्ञान और सिग्नल अखंडता विश्लेषण में गहरी विशेषज्ञता द्वारा समर्थित, हम विशिष्ट आईडी डिजाइन और स्टैकिंग आर्किटेक्चर के अनुरूप अवधारणा डिजाइन से बड़े पैमाने पर उत्पादन तक पूर्ण-प्रक्रिया समर्थन प्रदान करने के लिए ग्राहकों के साथ मिलकर सहयोग करते हैं। हम ग्राहकों को स्मार्टफोन स्पेस और प्रदर्शन की सीमाओं को आगे बढ़ाने में मदद करने के लिए नवीन इंजीनियरिंग का लाभ उठाने के लिए प्रतिबद्ध हैं, जिससे हम आपके भरोसेमंद मुख्य घटक भागीदार बन जाएंगे।

अक्सर पूछे जाने वाले प्रश्न

1. हॉनफ्लेक्स मोबाइल फोन साइड की सेंसर रिजिड-फ्लेक्स पीसीबी क्या है?

यह एक अत्यंत पतला, उच्च परिशुद्धता वाला पीसीबी है जो कठोर और लचीले सर्किटों का संयोजन करता है, जो दबाव-संवेदनशील, हैप्टिक और वॉटरप्रूफ कार्यों के साथ यांत्रिक साइड कुंजियों को प्रतिस्थापित करता है।

2. यह क्या सुविधाएँ प्रदान करता है?

हॉनफ्लेक्स बोर्ड उच्च विश्वसनीयता और वैकल्पिक फिंगरप्रिंट सेंसिंग के साथ हल्के, निर्बाध, डस्टप्रूफ और वॉटरप्रूफ डिजाइन प्रदान करते हैं।

3. इसका उपयोग कौन कर सकता है?

स्मार्टफोन निर्माता, ओडीएम और घटक आपूर्तिकर्ता टिकाऊ और सटीक साइड कुंजी समाधान तलाश रहे हैं।

4. क्या अनुकूलन उपलब्ध है?

हां, हॉनफ्लेक्स आकार, आकार, सेंसर फ़ंक्शन और मोबाइल उपकरणों के साथ एकीकरण के लिए अनुरूप डिजाइन का समर्थन करता है।

5. हॉनफ्लेक्स क्यों चुनें?

उच्च-घनत्व डिजाइन, माइक्रोन-स्तरीय परिशुद्धता और थर्मल-मैकेनिकल-इलेक्ट्रिकल सह-सिमुलेशन में विशेषज्ञता के साथ, हॉनफ्लेक्स उच्च सिग्नल अखंडता और वैश्विक ब्रांड-ग्रेड गुणवत्ता सुनिश्चित करता है।
